一、选择题（共6小题，每小题2分，满分12分）

1．（2分）（2013•吉林）下列描述中最接近实际的数值是（　　）

A． 广州市去年冬季的最低气温约﹣10℃ B． 做一次眼保健操的时间约20min

C． 普通房门的高度约2m D． 一本九年级物理书的重量约10N

考点： 长度的估测；时间的估测；重力大小的估测．

专题： 估算综合应用题．

分析： 不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个．

解答： 解：

A、广州市冬季最低气温在0℃以上．此选项不符合实际；

B、做一次眼保健操的时间在5min左右．此选项不符合实际；

C、一层楼的高度在3m左右，普通房门的高度大约是楼层高度的三分之二，在2m左右．此选项符合实际；

D、九年级物理课本的质量在200g=0.2kg左右，受到的重力大约为G=mg=0.2kg×10N/kg=2N．此选项不符合实际．

故选C．

点评： 本题考查学生对生活中常见物体的数据的了解情况，本题告诉我们一定要对实际生活中常见的物体做到熟知，以免闹了笑话自己还不知道．

2．（2分）（2013•吉林）如图所示的几种现象，能体现力改变物体运动状态的是（　　）

考点： 力的作用效果．

专题： 运动和力．

分析： 力的作用效果有两个：一是可改变物体的运动状态，二是可改变物体的形状．

物体速度大小和方向的变化都属于运动状态的改变．

解答： 解：A、手拉开弓，拉力改变了弓的形状，运动状态不变，不符合题意．

B、运动员罚点球，足球受到脚的作用，由静止变成了运动，即改变了足球的运动状态．符合题意．

C、人压弯跳板，人对跳板的压力，改变了跳板的形状，不符合题意．

D、熊猫拉弯竹子，熊猫对竹子的力了竹子的形状，不符合题意．

故选B．

点评： 力有两种作用效果：力可以改变物体的运动状态，力可以改变物体的形状．注意：物体速度大小和方向的变化都属于运动状态的改变．

3．（2分）（2013•吉林）下列现象中，通过热传递的方式改变物体内能的是（　　）

A． 陨石进入大气层后燃烧发光 B． 天冷时人们通常会搓手取暖

C． 锯木头是时锯片发热 D． 烈日下自行车轮胎受热膨胀

考点： 热传递改变物体内能．

专题： 分子热运动、内能．

分析： 根据以下知识，逐一分析各选项，作出选择；

（1）改变物体内能的方式有两种：做功与热传递，这两种方式在改变物体内能的效果上是等效的；

（2）热传递是能量的转移过程，热传递的实质是内能从一个物体转移到另一个物体，或者是从物体的高温部分转移到低温部分，在此过程中能量的形式不发生变化；

（3）做功的实质是能量的转化过程，在做功过程中能量的形式发生变化．

解答： 解：

A、陨石进入大气层后与大气摩擦，陨石克服摩擦做功，机械能转化成内能，属于做功改变内能；

B、天冷时人们通常会搓手取暖，双手相互摩擦时，克服摩擦做功，机械能转化成内能，从而使手发热，属于做功改变内能；

C、锯木头是时，克服摩擦做功，机械能转化成内能，属于做功改变内能；

D、烈日下自行车轮胎受热膨胀，车轮胎从太阳吸热，是能量的转移，是通过热传递来改变内能的，符合题意．

故选D．

点评： 判断哪种方式改变了物体的内能，关键是看是能量的转化还是能量的转移，发生能量转化的是做功的方式，发生能量转移的是热传递的方式．

4．（2分）（2013•吉林）如图所示，小明从山坡上滑下的过程中（　　）

A． 动能增大，重力势能增大 B． 动能减小，重力势能减小

C． 动能增大，重力势能减小 D． 动能减小，重力势能增大

考点： 动能和势能的大小变化．

专题： 机械能及其转化．

分析： （1）动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大．

（2）重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．

解答： 解：小明从上坡上滑下，小明的质量不变，速度增大，动能增大；高度减小，重力势能减小．

故选C．

点评： （1）掌握动能、重力势能、弹性势能的影响因素．

（2）能判断动能、重力势能、弹性势能、机械能的变化．

5．（2分）（2013•吉林）如图是小明戴上眼镜前和戴上眼镜后观察到的远处帆船的情形，由此可以判断出小明视力存在的问题以及所戴眼镜的镜片类型是（　　）

A． 远视镜 凸透镜 B． 近视镜 凹透镜 C． 远视镜 凹透镜 D． 近视镜 凸透镜

考点： 近视眼的成因与矫正办法．

专题： 压轴题；透镜及其应用．

分析： 由于晶状体太厚，其折光能力太强，或眼球的前后方向太长，使得像成在视网膜的前方，这就是近视眼的成因；而后据凸透镜和凹透镜对光线的作用分析，即可判断用哪种透镜来矫正．

解答： 解：近视眼的表现是看不清远处的东西，即是由于晶状体太厚，其折光能力太强，或眼球的前后方向太长，使得像成在视网膜的前方造成的，故若想使得像成在视网膜上，即需要让原来的光线发散一些，由于凹透镜对光线有发散的作用，故用凹透镜来矫正近视眼．由此可以判断出小明视力存在的问题是近视眼，所戴眼镜的镜片类型为凹透镜．

故选B．

点评： 正常人的眼睛是成像在视网膜上的，若像不成在视网膜上，这样的眼睛是病态的，成在视网膜前方的是近视眼，成在视网膜后面的是远视眼．

6．（2分）（2013•吉林）如图所示，电源电压不变，在a，b间接一个“3V 1W“的小灯泡，调节滑动变阻器的滑片P至图示位置时，小灯泡正常发光．若在a，b间换接一个“3V 1.5W“的小灯泡，欲使其正常发光，滑片P应（　　）

A． 向M移动 B． 向N移动 C． 保持不动 D． 无法实现

考点： 电功率的计算；串联电路的电压规律；滑动变阻器的使用；欧姆定律的变形公式；电路的动态分析．

专题： 应用题；压轴题；电路和欧姆定律；电能和电功率；电路变化分析综合题．

分析： 根据P=比较两灯泡的电阻关系判断灯泡更换后电路中总电阻的变化，根据欧姆定律可知电路中电流和滑动变阻器两端的电压变化，利用串联电路的电压特点可知此时灯泡两端的电压变化，进一步确定滑片移动的方向，直至灯泡正常发光即达到额定电压．

解答： 解：由P=可知，两灯泡的额定电压相等，更换灯泡后的电阻变小，电路中的总电阻变小，

∵I=，

∴电路中的电流变大，此时滑动变阻器的阻值不变，两端的电压变大，

∵串联电路中总电压等于各分电压之和，

∴此时灯泡分得的电压小于3V，

使灯泡正常发光，应使灯泡两端的电压再达到3V，即增大电路中的电流，减小滑动变阻器接入电路中的电阻，滑片向M移动．

故选A．

点评： 本题考查了电路的动态分析，涉及到串联电路的特点和电功率公式、欧姆定律、滑动变阻器的正确使用，判断好更换电阻后灯泡两端的电压变化是关键．

二、填空题（每空1分，满分18分）

7．（2分）（2013•吉林）2013年6月11日，“神舟十号”飞船发射成功．在“神舟十号”升空过程中，以地面为参照物，“神舟十号”是　运动　的；人们收看到的电视节目直播画面是通过　电磁波　传送的．

考点： 运动和静止的相对性；电磁波的传播．

专题： 信息的传递；长度、时间、速度．

分析： （1）判断一个物体是否运动，要先选择一个参照物，看这个物体相对于参照物有没有位置的改变来判断物体是否运动．如果位置发生改变，则物体是运动的；如果未发生变化，则物体是静止的；

（2）电磁波也可以传递信息，电磁波能在真空中传播．

解答： 解：“神舟十号”升空过程中，以地面为参照物，“神舟十号”相对于地面位置发生着改变，所以“神舟十号”是运动的；人们收看到的电视节目直播画面是通过电磁波传送的．

故答案为：运动；电磁波．

点评： 本题是一道基础题，知道运动和静止的相对性及空间通信是通过电磁波传递信号的．

8．（2分）（2013•吉林）考场上，监考老师宣读考生守则的声音是由老师的声带　振动　产生并通过　空气　传入考生耳中的．

考点： 声音的产生；声音的传播条件．

专题： 声现象．

分析： ①声音是物体振动产生的，一切发声体都在振动；

②声音传播需要介质，声音可以在固体、液体和气体中传播，真空不能传声．

解答： 解：考场上，监考老师宣读考生守则的声音是由老师的声带振动产生并通过空气传入考生耳中的．

故答案为：振动；空气．

点评： 此题考查的是声音的产生和传播的条件，是声现象重要的知识点，但难度不大，容易解答．

9．（2分）（2013•吉林）炎热的夏日，河边的砂石烫脚而河水却比较凉，这是因为水的　比热容　比砂石的大的缘故．河水和砂石吸收的能量来自太阳，太阳能可以在自然界源源不断地得到，它属于　可再生　能源．

考点： 比热容解释简单的自然现象；能源的分类．

专题： 比热容、热机、热值；能源的利用与发展．

分析： （1）相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度升高或降低的少；升高或降低相同的温度，水吸收或放出的热量多；

（2）可以从自然界源源不断地得到的能源称之为可再生能源；一旦消耗就很难再生的能源称之为不可再生能源．

解答： 解：（1）河边的砂石烫脚而河水却比较凉，是这是因为水的比热容比砂石的大的缘故；相同质量的水和砂石，在同样的日照条件下，水的比热容最大，水的温度变化小，即水温度上升的慢；砂石的比热容小，砂石的温度变化大，即砂石温度升的高．

（2）从能源能否可以在短期内从自然界中得到补充角度看，太阳能属于可再生能源．

故答案为：比热容；可再生．

点评： 本题主要考查学生对水的比热容最大这一特点在生活中的应用以及再生能源与不可再生能源的区分，属于基础题．

10．（2分）（2013•吉林）如图所示，不透明的容器中 有一只铁制玩具青蛙，人的眼睛在S位置时刚好看不到青蛙，这是　光沿直线传播　的缘故；向容器中注入适量的水，眼睛就能够看到青蛙了，这是　光的折射　造成的．

考点： 光在均匀介质中直线传播；光的折射现象及其应用．

专题： 光的传播和反射、平面镜成像；光的折射、光的色散．

分析： 在同种均匀介质中，光是沿直线传播的；当光从水斜射如空气中时要发生折射，折射角大于入射角，折射光线向水面偏折，我们逆着折射光线看去，水中的物体“升高”了．

解答： 解：在同种均匀介质中，光沿直线传播，青蛙反射的光线不能到达S位置，人看不到青蛙；

向容器中注入适量的水，青蛙反射的光线从水斜射如空气中时发生折射，折射光线向水面（下）偏折，

折射光线到达S处，进入人的眼睛，因此眼睛能够看到青蛙．

故答案为：光沿直线传播；光的折射．

点评： 本题考查了光的直线传播与光的折射的应用，难度不大，是一道基础题．

11．（2分）（2013•吉林）如图所示，蜡烛甲燃烧一会儿后会闻到蜡油味，这是　扩散　现象；把蜡烛甲与未点燃的蜡烛乙靠在一起，然后用吸管对着蜡烛乙的上方吹，会发现蜡烛乙被“吹”着了．这是因为空气流速越大的位置，压强　小　的缘故．

考点： 扩散现象；流体压强与流速的关系．

专题： 分子热运动、内能；气体的压强、流体压强与流速的关系．

分析： （1）两种不同物质组成的物体相互接触时，彼此进入对方的现象是扩散现象．

（2）流体流速越大，流体压强越小．

解答： 解：（1）蜡烛甲燃烧一会儿后，蜡油分子扩散到空气中，人们闻到蜡油味．

（2）用吸管对着蜡烛乙的上方吹，乙上方的空气流速大，压强小，甲上方的压强大，大气压把甲的火苗压向乙上方，把乙点燃．

故答案为：扩散；小．

点评： 本题是用物理知识解释生活中问题，体现了物理和生活的密切关系，达到学以致用的目的．

12．（2分）（2013•吉林）为了保证用电安全，在家庭电路中，电灯的开关应该与　火　线相连；如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路　短路　，使空气开关跳闸．

考点： 家庭电路的连接；电路的三种状态．

专题： 电与热、生活用电．

分析： （1）家庭电路中，开关控制用电器时，开关接在用电器和火线之间，在断开开关，切断火线，操作更安全．

（2）空气开关跳闸是因为电路中电流过大，家庭电路中电流过大的原因：短路和总功率过大．

解答： 解：（1）在家庭电路中，电灯的开关应该与火线相连，在断开开关时，切断火线，操作更安全．

（2）若不慎有水溅入旁边的插座里，会造成电路短路，电路电流过大，使空气开关跳闸．

故答案为：火；短路．

点评： （1）留心观察家庭电路中的隐患，避免触电事故的发生．

（2）掌握家庭电路中跳闸或保险丝熔断的原因，排除故障，避免触电事故发生．

13．（2分）（2013•吉林）如图所示，吸盘由于受到　大气压　的作用会紧紧“吸附”在墙壁上；又由于吸盘与墙壁间有　摩擦力　，所以即使在吸盘挂一定的物体，吸盘也不会脱落．

考点： 大气压强的存在；摩擦力的大小．

专题： 重力、弹力、摩擦力；气体的压强、流体压强与流速的关系．

分析： 塑料吸盘是大气压在生活中应用的实例．当重物拉挂钩时，拉力方向向下，阻碍其向下的力应该是向上的，而不是大气的压力，是吸盘与墙面的摩擦力使其能承受一定的拉力．

解答： 解：使用塑料吸盘时，先挤走里边的空气，使其内部近似真空，气体压强非常小，外界大气压的作用就把它压在了光滑的墙面上；

大气压强非常大，所以对挂钩产生的压力也很大，使挂钩与墙面之间有较大的摩擦力，摩擦力方向向上，是它的作用使挂钩可以承受较大的拉力而不脱落．

故答案为：大气压；摩擦力．

点评： 大气压将吸盘压在墙面上，但大气压方向朝向墙面，物体对挂钩的拉力朝下，因此，是摩擦力的作用与拉力相互平衡．

14．（2分）（2013•吉林）如图是小明设计的“电子水平仪”．若将水平仪放置到倾斜的平台上，由于重锤所受重力的方向总是　竖直向下　，金属丝就会与中央有孔的金属板接触，电路接通，铃响灯亮．在该电路中，电铃与电灯是　串　联的．

考点： 重力的方向；串联电路和并联电路的辨别．

专题： 压轴题；电流和电路；重力、弹力、摩擦力．

分析： ①由于地球的吸引而使物体受到的力叫重力，重力的方向是竖直向下的；

②用电器互相影响，通过用电器的电流同有同无，这种连接方式是串联．

解答： 解：①若将水平仪放置到倾斜的平台上，由于重锤所受重力的方向总是竖直向下，金属丝就会与中央有孔的金属板接触；

②电路接通，铃响灯亮，由图知，电铃和电灯是串联的．

故答案为：竖直向下；串．

点评： 此题考查的是重力的方向和电路的连接方式．需要清楚的是：“铃响灯亮”并不是串联的根本特征，互相影响才是本质．

15．（2分）（2013•吉林）如图所示，小丽用200N的拉力，把重量是320N的物体匀速提升3m，拉力做的功是　1200　J，动滑轮的机械效率是　80%　．

考点： 功的计算；滑轮（组）的机械效率．

专题： 压轴题；功、功率、机械效率．

分析： 已知物重和提升高度，根据公式W=Gh可求有用功，已知动滑轮上绳子段数和拉力F，根据公式W=FS可求总功，机械效率η=×100%．

解答： 解：

有用功W有用=Gh=320N×3m=960J，总功W总=FS=F2h=200N×2×3m=1200N，

η=×100%=×100%=80%．

故答案为：1200；80%．

点评： 本题考查功和机械效率的计算，关键是公式的灵活运用以及公式的推导，学会举一反三的能力，根据所学公式推导出自己解题所需要的公式，这是本题的难点．

三、解答题（每题5分，共10分）

16．（5分）（2013•吉林）如图所示，放在水平桌面上的杯子，质量是0.2kg，容积是5×10﹣4m3，杯子与桌面接触的面积是5×10﹣3m2．现将杯子中装满水，求：

（1）杯子中水的质量；

（2）杯子对桌面的压强．（g取10N/kg）

考点： 密度公式的应用；压强的大小及其计算．

专题： 计算题；压轴题；密度及其应用；压强、液体的压强．

分析： （1）已知杯子的容积，利用m=ρV得到杯子中水的质量；

（2）已知杯子和水的质量，可以得到总质量；已知总质量，利用公式G=mg得到总重力，杯子对水平桌面的压力等于总重力；已知压力和杯子与桌面的接触面积，利用公式p=得到杯子对桌面的压强．

解答： 已知：V=5×10﹣4m3 ρ=1.0×103kg/m3 m0=0.2kg g=10N/kg S=5×10﹣3m2

求：（1）m水=？（2）p=？

解：

（1）∵ρ=

∴杯子中水的质量为m水=ρV=1.0×103kg/m3×5×10﹣4m3=0.5kg；

（2）杯子对桌面的压强为p======1.4×103Pa．

答：（1）杯子中水的质量为0.5kg；

（2）杯子对桌面的压强为1.4×103Pa．

点评： 此题中杯子对桌面的压力之所以等于杯子重加水重，利用的是固体的特点之一：可以传递压力．

17．（5分）（2013•吉林）如图所示，R1=20Ω，R2=10Ω．闭合开关后，电流表的示数是0.3A．求：

（1）R1两端的电压；

（2）电阻R2消耗的功率．

考点： 欧姆定律的应用；并联电路的电压规律；电功率的计算．

专题： 计算题；压轴题；电路和欧姆定律；电能和电功率．

分析： 由电路图可知，两电阻并联，电流表测R1支路的电流．

（1）根据欧姆定律求出R1两端的电压；

（2）根据并联电路的电压特点和P=求出电阻R2消耗的功率．

解答： 解：由电路图可知，两电阻并联，电流表测R1支路的电流．

（1）由欧姆定律可得，R1两端的电压：

U1=I1R1=0.3A×20Ω=6V；

（2）∵并联电路中各支路两端的电压相等，

∴电阻R2消耗的功率：

P2====3.6W．

答：（1）R1两端的电压为6V；

（2）电阻R2消耗的功率为3.6W．

点评： 本题考查了并联电路的电压特点和欧姆定律、电功率公式的应用，是一道基础题目．

四、解答题（共3小题，满分6分）

18．（2分）（2013•吉林）寒冷的冬天，人们在室外活动时经常会长出“白眉毛”或“白胡子”．请你用学过的物理知识解释该现象形成的原因．

考点： 生活中的凝华现象．

专题： 汽化和液化、升华和凝华．

分析： 物质由气态直接变成气态的现象叫做凝华，霜、雪、树挂、雾凇等都是凝华现象．

解答： 答：人呼出的温度较高的水蒸气遇冷放热，凝华成小冰晶，附着在人的脸上，形成“白眉毛”或“白胡子”．

点评： 本题考查了生活中的凝华现象，注重了物理和生活的联系，要求平时多观察、多思考．

19．（2分）（2013•吉林）质检部门检查发现，伪劣电热器的电源线的芯线一般比合格产品的细，使用时存在很大的安全隐患．请你用学过的物理知识解释存在安全隐患的原因．

考点： 焦耳定律的计算公式及其应用．

专题： 压轴题；电与热、生活用电．

分析： （1）导体电阻大小跟导体的长度、横截面积、材料有关．在横截面积和材料一定时，导体越长，导体电阻越大；在导体的长度和材料一定时，导体的横截面积越大，导体的电阻越小；在导体的长度和横截面积一定时，材料不同，电阻大小不同．

（2）根据Q=I2Rt得，电流产生热量跟电阻成正比，电阻越大，电流产生的热量越多，容易发生火灾．

解答： 答：在材料和长度一定时，伪劣电热器的电源线的芯线一般比合格产品的细，说明横截面积越小，电阻越大；在电流和通电时间一定时，电阻越大，电流产生的热量越多，越存在安全隐患．

点评： 通过家庭安装电线，考查了焦耳定律，体现了物理和生活的密切关系，学好物理，服务于生活．

20．（2分）（2013•吉林）洗完手后若没有毛巾，人们通常会快速甩动手来减少手上的水．请你用学过的力学知识解释其中的道理．

考点： 惯性现象．

专题： 简答题；压轴题；运动和力．

分析： （1）一切物体都具有惯性（物体保持原来的运动状态不变的性质）；

（2）影响蒸发快慢的因素是：液体温度、液体表面积、液体表面的空气流动速度．

解答： 解：

①手上的水变干的原因之一是由于惯性．当手甩动时，手停止运动，而水珠由于惯性仍然保持原来的运动状态，继续运动，就会离开人手；

②原因之二是由于蒸发．当手甩动时，加快了手表面的空气流动速度，加快水的蒸发．

点评： 本题考查惯性和影响蒸发快慢的因素，相对比较简单，属于基础题．

五、作图、实验与探究题（第21题6分、第22题3分，第23题2分，第24-25题各4分、第26题5分，共24分）

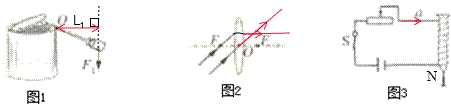

21．（6分）（2013•吉林）（1）图1是用螺丝刀撬开桶盖的示意图，请在图中画出动力F1的力臂；

（2）完成图2所示的光路图；

（3）如图3所示，请在a点标出电路中的电流方向和大头针下端的磁极名称．

考点： 力臂的画法；透镜的光路图；通电螺线管的极性和电流方向的判断．

专题： 图像综合题．

分析： （1）力臂的画法：①首先根据杠杆的示意图，确定杠杆的支点．

②确定力的作用点和力的方向，画出力的作用线．

③从支点向力的作用线作垂线，支点到垂足的距离就是力臂．

（2）先确定所给的入射光线和折射光线的特点，然后根据凸透镜的光学特点作图．

（3）电流从正极出来，经滑动变阻器、大头针回到负极，利用导线的绕向和电流方向，根据安培定则确定大头针下端的磁极名称．

解答： 解：（1）过支点O作出动力F1的垂线，即为动力臂L1．如图所示：

（2）①通过焦点的光线经凸透镜折射后将平行于主光轴．②过光心的光线经凸透镜折射后传播方向不改变．

（3）电流从正极出来，经滑动变阻器、大头针回到负极，根据安培定则，伸出右手，让右手握住大头针，四指弯曲所指的方向为电流的方向，则大拇指指示大头针的N极，即大头针下端为N极．

如图所示：

点评： 此题考查力臂的画法，凸透镜的三条特殊光线，安培定则的了解与掌握，是一道综合作图题．

22．（3分）（2013•吉林）在探究水的沸腾实验时，需要用到的测量工具有秒表和　温度计　．如图是甲、乙两组同学绘制的沸腾图象．由图象可知，水在沸腾时的特点是：吸收热量，　温度保持不变　．为合理缩短实验时间，　乙　组应适当减少水的质量．

考点： 探究水的沸腾实验．

专题： 探究型实验综合题．

分析： 探究水的沸腾，要探究水的温度随时间的变化关系，所以需要用到温度计测量温度，秒表来测量时间；

掌握水沸腾时的特点：吸热，但温度保持不变；

根据图象分析甲组、乙组的水的质量的差别，从而得出结论．

解答： 解：探究水的沸腾实验时，需要用温度计测量温度，所以应用到温度计；

由图象知，水在沸腾过程中吸热，但温度保持不变；

甲乙两组的沸点相同，乙组加热用的时间较长，所以乙组水的质量较大，应减少乙组的水量．

故答案为：温度计；温度保持不变；乙．

点评： 此题是探究水的沸腾实验，此实验中要探究水的温度随时间的变化关系，所以需要用到温度计和秒表，同时还考查了影响沸腾时间的因素之一水的质量，解决的关键是通过图象判断出哪组的水的质量更大．

23．（2分）（2013•吉林）如图是探究平面镜成像特点的实验装置．为了比较像与物体的大小关系，应选择　B　蜡烛和D蜡烛．若在实验中无论怎样移动该蜡烛也无法在桌面上与D蜡烛的像重合，原因可能是　玻璃板没有竖直放置　．

考点： 平面镜成像的特点、原理、现象及其实验方案．

专题： 光的传播和反射、平面镜成像．

分析： （1）实验时采用两个完全相同的蜡烛，一支蜡烛放在玻璃板的前面并点燃，另一支放在玻璃板的后面，当玻璃板后面的蜡烛和玻璃板前面的蜡烛的像完全重合时，可以比较物像大小关系．

（2）玻璃板没有竖直放置时，像会偏上或偏下，玻璃板前面的蜡烛的像和玻璃板后面的蜡烛无关完全重合．

解答： 解：（1）实验时采用两个完全相同的蜡烛，所以选择B蜡烛．

（2）玻璃板竖直放置时，玻璃板前面的蜡烛的像和玻璃板后面的蜡烛才能完全重合，若在实验中无论怎样移动该蜡烛也无法在桌面上与D蜡烛的像重合，原因可能玻璃板没有竖直放置．

故答案为：B；玻璃板没有竖直放置．

点评： 掌握平面镜成像实验中各器材选择和操作的目的，例如为什么选择薄透明玻璃板、为什么选择两个完全相同的蜡烛、玻璃板为什么要竖直放置、刻度尺的作用等．

24．（4分）（2013•吉林）在探究“电流与电压的关系”的实验中，开关闭合前，滑动变阻器的滑片应调到　阻值最大　位置，分别采用5Ω、10Ω、15Ω的电阻进行实验，目的是　得到普遍的规律　．如图是根据实验数据绘制的图象，由图象可知：电阻一定时，导体中的电流与加在这段导体两端的电压成　正比例　关系；由该图象还能得出电流与　电阻　之间的关系．

考点： 探究电流与电压、电阻的关系实验．

专题： 探究型实验综合题．

分析： ①为保护电路，开关闭合之前，滑动变阻器接入电路电阻应最大；

②要探究电流与电压的关系，需要保持电阻一定，改变两端电压，探究电压变化对电流的影响．为保证实验结论的正确、客观，应该选择不同阻值的电阻进行多次实验；

③由图象得：对同一个电阻，通过的电流随电压的增大而增大，并且增大的程度相同，所以电流与电压成正比；

④由图象得：对不同电阻，电压一定时，电阻值不同，通过的电流也不同．

解答： 解：

①在探究“电流与电压的关系”的实验中，开关闭合前，滑动变阻器的滑片应调到阻值最大的位置；

②分别采用5Ω、10Ω、15Ω的电阻进行实验，目的是得到普遍的规律，避免实验结论的偶然性或片面性；

③由图象可知：电阻一定时，导体中的电流与加在这段导体两端的电压成正比例关系；

④由于实验过程采用不同阻值电阻进行了多次的实验，得到电流与电阻的关系，所以由该图象还能得出电流与电阻之间的关系．

故答案为：阻值最大；得到普遍的规律；正比例；电阻．

点评： 此题考查的是探究电流与电压关系的实验，需要特别注意的是：题目中采用多个电阻的目的是“多次测量总结规律”，而不是要“探究电流与电阻”的关系．

25．（4分）（2013•吉林）为测定某种液体的密度，先用弹簧测力计测出一个塑料块的重量，如图甲所示，然后将其放入装有60mL该液体的量筒中，静止时液面如图乙所示，则塑料块受到的浮力为　0.9　N，液体的密度为　0.9×103　kg/m3．若想测定塑料块的密度，还需测出　塑料块的体积　，请写出测量该物理量的下一步操作：　将塑料块全部浸没在水中，读出量筒中液面到达的刻度　．

考点： 液体密度的测量．

专题： 压轴题；测量型实验综合题．

分析： （1）根据图甲读出塑料块的重力，注意分度值，根据漂浮时F浮=G得知塑料块受到的浮力；

（2）根据图乙结合液体的体积，得出物体浸在液体中的体积，根据ρ液=计算出液体的密度；

（3）根据公式ρ=，还需测出塑料块的体积，掌握测量漂浮物体体积的方法：可用细针将其按入水中或用石块等密度大的物体与其捆在一起将其坠入水中；

解答： 解：由图甲知，测力计的分度值为0.1N，所以甲的重力为0.9N；

塑料块漂浮在液体中，所以F浮=G=0.9N；

由图乙知，量筒的分度值为20ml，所以量筒的读数为160ml，所以V排=160ml﹣60ml=100ml=100cm3由F浮=ρ液gV排得，ρ液===0.9×103kg/m3根据测力计的重力可计算出其质量，根据ρ=，还需测出塑料块的体积，由于塑料块漂浮，所以应用针将塑料块全部按在水中，读出量筒中液面到达的刻度．

故答案为：0.9；0.9×103；塑料块的体积；将塑料块全部浸没在水中，读出量筒中液面到达的刻度．

点评： 此题是测定某种液体的密度，考查了测力计、量筒的读数及密度公式及阿基米德原理公式的应用，涉及到了漂浮时浮力等于物体重力的知识．

26．（5分）（2013•吉林）为粗略测定一个滑动变阻器的最大电阻R，小明按如图正确连成电路．其中电源电压大于6V，电压表仅有0﹣3V量程可用，灯泡L的额定电压是3V、电阻是R0（阻值不变）．实验步骤：

（1）使滑片P处于阻值最大的位置，闭合开关S，电压表示数为U1；

（2）调节滑动变阻器的滑片P至中间位置，电压表示数为U2，此时滑动变阻器连入电路中的电阻为R′．由导体电阻与　长度　的关系可知R′=0.5R，则R=　　（用相应的字母表示）．假如滑动变阻器的阻值太大，电压表示数会　太小　，导致误差太大．这种情况下，只需要再增加　电流表　（限一种器材），仍可粗略测定滑动变阻器的最大电阻R．

考点： 伏安法测电阻的探究实验．

专题： 压轴题；探究型实验综合题．

分析： （2）掌握影响电阻大小的因素，知道其他条件不变，导体越长，电阻越大；

根据电源电压不变，进行分析，结合欧姆定律及串联电路电路和电压的关系列出关系式便可得出．

解答： 解：滑片P至中间位置，则滑动变阻器连入电路中电阻线的长度为总长的一半，所以电阻R′为R的一半；

由图知，电压表测量R0两端的电压，当滑片P处于阻值最大的位置时，电路中的电流为，当滑片P至中间位置时，电路中的电路为，设电源电压为U，则

由（1）得，电源电压U=U1+ ①

由（2）得，电源电压U=U2+ ②

联立①②得，R=

假如滑动变阻器的阻值太大，电压表示数会太小，所以再增加一块电流表，根据伏安法测出滑动变阻器的最大阻值．

故答案为：（2）长度；；太小；电流表．

点评： 此题是测量滑动变阻器最大阻值的实验，考查了电阻与导体长度的关系，同时考查了串联电路电流、电压及欧姆定律的应用，解决（2）的关键是找到电源电压不变这个关系．
