试卷真题

一、选择题（本大题包括8个小题，每题3分，共24分，每小题只有一个选项符合题意）

1．下列家用电器正常工作20min消耗电能最多的是（ ）

A．电饭煲 B．电热毯 C．电视机 D．电风扇

2．如右图所示用木槌敲击同一个音叉，第一次轻敲，第二次重敲。两次比较，下列判断正确的是（ ）

A．重敲音调高 B．轻敲响度大

C．两次敲击音色不同 D．两次敲击音调一样高

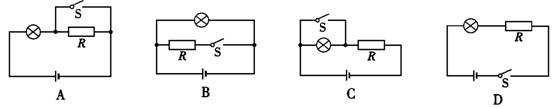

3．为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。符合上述要求的电路图是（ ）

4．右图是甲、乙两辆同时从同一地点出发的小车的s-t图像，由图像可知（ ）

A．7～20秒钟乙车做匀速直线运动

B．在0～5秒时间内，乙车的速度比甲车的速度大

C．第10秒钟时，甲、乙两车速度相同

D．经过5秒钟，甲车通过的路程比乙车大

5．下列光学仪器中，利用光的反射原理的是

A．平面镜 B．老光眼镜 C．照相机 D．近视眼镜

6．如右下图所示的电路中,电源两端电压保持不变，当开关S闭合时，灯L正常发光；如果将滑动变阻器的滑片P向右滑动，下列说法中正确的是（ ）

A．电压表的示数变大，灯l变亮

B．电压表的示数变大，灯L变暗

C．电压表的示数变小，灯L变暗

D．电压表的示数变小，灯L变亮

7．如右下图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（ ）

A．灯泡L2发生了断路

B．灯泡L2发生了短路

C．由于灯泡L2的电阻较大，其实际功率较小

D．由于灯泡L2的电阻较小，其实际功率较小

8．右下图是两个底面积不同的圆柱形容器A和B(SA>SB)，容器足够高，分别盛有甲、乙两种液体，此时两种液体对容器底部的压强相等。若在A容器中倒入或抽出甲液体，在B容器中倒入或抽出乙液体，使两种液体对容器底部的压力相等，正确的判断是（ ）

A．倒入的甲液体体积V甲可能大于倒入的乙液体体积V乙

B．抽出的甲液体体积V甲可能等于抽出的乙液体体积V乙

C．倒入的甲液体高度h甲一定大于倒入的乙液体高度h乙

D．抽出的甲液体高度h甲一定等于抽出的乙液体高度h乙

二、填空题(本大题包括5小题，每空2分，共18分)

9．质量为100g、体积是20cm3的一块合金浸没在一杯水中(如右图)，则合金所受的浮力为_________N；将这杯水从20℃加热到70℃的过程中，这块合金从水中吸收的热量为_________J。[该合金的比热0.4×103J／(kg·℃)]

10．如右图所示，A物体重40N，B物体重12N。A物体在绳子水平拉力作用下沿水平桌面向右做匀速直线运动，它受到桌面的摩擦力为_________N。如果要使A物体匀速向左运动，则应给它施加一个大小为_________N的水平向左拉力。

11．如右图所示，在20N的水平拉力F作用下，重200N的物体沿水平地面向左做匀速直线运动，物体与地面间的滑动摩擦力为48N，则滑轮组的机械效率为_________；若物体的速度为0.2m／s，则1min内拉力做的功为_________J。

12．如右图所示，电源电压不变，当S1、S2同时闭合时，电流表示数是0.3A，电压表示数是6V，则R1=_________Ω。若两表位置互换，S2闭合、S1断开时，电流表示数是0.2A，则R2消耗的功率为_________W。

13．甲、乙两人从相距15km的两地同时出发，相向而行，甲的速度为3km／h，乙的速度为2km／h，甲带一条狗，同甲一起出发，狗的速度4km／h，狗碰到乙后又往甲方向走，碰到甲后它又往乙方向走，这样持续下去，直到甲乙相遇时，这条狗一共走了_________km。

三、作图及说明题(本大题包括4个小题，每图2分，17题4分，共10分)

14．在14题图中，重为C的小球静止在水中，请画出小球的受力示意图。

15．在15题图中，根据给出的反射光线OB画出入射光线AO，并标出入射角度数。

16．在16题图中，标出静止在磁场中的小磁针的N极和磁感线的方向。

17．炎热的夏天，从冰箱中取出的啤酒瓶放置一会儿后，发现瓶外壁“冒汗”。请你用所学的物理知识解释这种现象。

四、实验探究题(本大题包括2个小题，18题6分，19题9分，共15分)

18．(6分)七一学校物理兴趣小组要做测某种矿石密度的实验：

(1)用已调好的天平称矿石的质量，当天平平衡时，放在右盘中的砝码和游码在标尺上的位置如图甲所示，则矿石的质量为_________g。

(2)如图乙，用量筒测出矿石的体积为_________cm3，由此可知，矿石的密度为_________kg／m3。

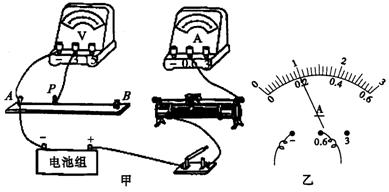

19．(9分)某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P。实验室还提供了下列器材：电压表、电流表、电池组(电压3V)、滑动变阻器(20Ω 2A)、刻度尺、开关和导线若干。

(1)为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一根导线接上，使电路完整。

(2)闭合开关前，应将滑动变阻器的滑片移至变阻器的最______(选填“左”或“右”)端。

(3)某次实验中测得电压表的读数为2.0V，电流表指针偏转如图乙所示，此时金属丝的电阻R=_________Ω。

(4)实验中移动金属夹P，分别测得AP段的长度上和对应的电阻值R，数据如右表：分析表中数据，可知R与L的关系是___________________________________________。

(5)王小强同学认为，由于电源电压没有超过电压表所选量程，因此在闭合开关前，可以将变阻器的滑片置于任意位置。你认为他的想法是否正确，说明理由：___________________________________________。

五、计算题(本大题包括2个小题，20题8分，20题10分，共18分)

20．如图所示，质量为70kg，边长为20cm的正方体物块A置于水平地面上，通过绳系于轻质杠杆BOC的B端，杠杆可绕O点转动，且BC=3BO。在C端用F=150N的力竖直向下拉杠杆，使杠杆在水平位置平衡，且绳被拉直：(绳重不计，g取10N／kg) 求：

(1)物体A的重力G；

(2)绳对杠杆B端的拉力F拉；

(3)此时物体A对地面的压强p。

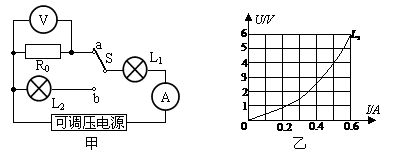

21．在图甲所示的电路中，已知电源为电压可调的直流学生电源，R0是定值电阻，灯泡L1的额定电压为8V，图乙是灯泡L2的U－I图象。

(1)当开关S接a时，电压表示数为1.0V，电流表示数为0.25A，求R0的阻值；

(2)当开关S接a时，调节电源电压，使灯泡L，正常发光，此时R0消耗的功率为1W，求灯泡L1的额定功率；

(3)开关S接b时，通过调节电源电压使灯泡L1正常发光，1min该电路消耗电能是多少?

试题答案

德阳市2014年初中毕业生学业考试与高中阶段学校招生考试

物理部分试题参考答案及评分意见

一、选择题：(每小题3分，共24分)

1． A 2． D 3． C 4． B 5． A 6． B 7． D 8． B

二、填空题(本大题包括5个小题，每空2分，共18分)

9．0.2 2×103 10．12 24 11．80％ 720 12．20 0.4 13．12

三、作图及说明题(本大题包括4个小题，每图2分，17题4分，共10分)

14． 15． 16．

17．空气中的水蒸汽遇到温度较低的玻璃外壁液化成小水滴

四、实验探究题(本大题包括2个小题，共15分)

18．(每空2分，共6分) (1)38.4 (2) 15 2.56×103

19．(连线题1分，其它每空2分，共9分)

(1)如图(1分)

(2)右 (3)10 (4)R与L成正比关系 (5)错误(1分)，电流表的测量值可能超过所选量程的最大值(1分)

五、计算题(本大题包括2个小题，20题8分，20题10分，共18分)

20．(8分)解：

(1)…………………………………………(2分)

(2)由杠杆平衡条件有：

…………………………(2分)

(3)由力的平衡条件，物体A对地面的压力为

………………………………(2分)

A对地面的压强p……………·(2分)

21．(10分)解：

(1)…………………(3分)

(2)由，当开关S接a时，R0两端的电压为

电路中的电流，L1正常发光，其额定功率为：

…………………………………(3分)

(3)开关S接b时，L1正常发光，电路中的电流为0.5A，由乙图知L2两端的电压为4V。

电路lmin时间消耗的电能：

…………………………(4分)

(电流、电压、总电压、电能各1分)
