一、选择题：本题共12小题，每小题2分，共24分，每小题给出的四个选项中只有一个选项正确．

1．我市的能量资源正在逐步得到应用．下列能源中属于不可再生能源的是（　　）

A． 太阳能 B． 潮汐能 C． 天然气 D． 风能

考点： 新能源。

分析： 能够源源不断的从自然界得到的能源叫可再生能源，如：水能、风能、太阳能、生物质能；短期内不能从自然界得到补充的能源叫不可再生能源，如：化石能源、核能等．

解答： 解：煤炭、石油、天然气都是短期内不能从自然界得到补充的能源，属于不可再生能源，．

太阳能、潮汐能、风能等是能够源源不断的从自然界得到的能源，属于可再生能源．

故选C．

点评： 本题考查学生对身边资源分类的了解情况，属于一道基础题．

2．小明家的计算机通过光纤接入互联网，光纤的作用是（　　）

A． 输电 B． 通信 C． 导热 D． 照明

考点： 光纤通信。

专题： 应用题。

分析： 现代通信有微波通信、卫星通信、网络通信和光纤通信，每种通信的名字都是以传递信息的载体来命名．

解答： 解：光纤网络是光纤通信的载体，因此光纤的主要作用是通信．

故选B．

点评： 本题主要考查学生对光纤通信特点的了解和掌握，是中考的热点，是一道基础题．

3．下列图中，关于刻度尺使用方法正确的是（　　）

A． B． C． D．

考点： 刻度尺的使用。

专题： 应用题。

分析： 使用刻度尺测量长度的方法：

①根据估计结果选择恰当的刻度尺；

②观察刻度尺的量程，分度值，零刻线是否磨损；

③放置刻度尺要将刻度尺与被测长度紧贴；

④读数时视线要与刻度尺的尺面垂直，准确读出已知刻度后，在最小刻度后再加上一位估计值．

解答： 解：A、零刻线磨损的可以从其他的整刻线开始测起；但读数时，视线要与刻度尺的尺面垂直，所以A错；

B、要从刻度尺的零刻线开始测起，所以B错；

C、放置刻度尺时，刻度尺有刻度的一侧没有紧贴被测长度，所以C错；

D、刻度面紧贴被测物体，起始端从零开始，故D正确；

故选D．

点评： 此题主要考查了刻度尺的使用方法及使用注意事项，属于基础知识，比较简单．

4．下列做法属于在传播途径中控制噪声的是（　　）

A． 汽车进入市区后禁止鸣喇叭 B． 图书馆里不能大声喧哗

C． 飞机旁的工作人员带上耳罩 D． 高速公路两侧安装透明板墙

考点： 防治噪声的途径。

专题： 应用题。

分析： 噪声的减弱办法有三个：在声源处减弱；在人耳处减弱；在传播过程中减弱．逐个分析选择项中的措施，与以上三种方法相对应即可得到答案．

解答： 解：A、汽车进入市区后禁止鸣喇叭，即在声源处减弱噪声，故不符合题意；

B、图书馆里不能大声喧哗，即在声源处减弱噪声，故不符合题意．

C、飞机旁的工作人员带上耳罩，即在人耳处减弱噪声，故不符合题意；

D、高速公路两侧安装透明板墙，即在传播过程中减弱噪声，故符合题意；

故选D．

点评： 噪声的减弱办法是针对声音的产生、传播、接收这三个过程来采取措施的．两者对应起来，可以简化对噪声减弱办法的记忆．

5．自行车是生活中最常见的交通工具，以下认识中错误的是（　　）

A． 脚踏上印制花纹是为了增大摩擦

B． 车轮做成圆形是为了减小摩擦

C． 车把手紧套在钢管上是为了减小摩擦

D． 用力捏刹车把是为了增大摩擦

考点： 增大或减小摩擦的方法。

专题： 应用题。

分析： 摩擦力的大小与压力大小、接触面的粗糙程度有关；在接触面粗糙程度相同的情况下，滑动摩擦力大小与压力有关，压力越大摩擦力越大；在压力相同的情况下，滑动摩擦力大小与接触面粗糙程度有关，接触面越粗糙，摩擦力越大．另外减小摩擦力还可以通过变滑动为滚动、用气垫的方法来实现．

解答： 解：A、脚踏上印制花纹是为了增大接触面的粗糙长度来增大摩擦；故A不符题意；

B、车轮做成圆形是通过变滑动为滚动的方法来减小摩擦；故B不符题意；

C、车把手紧套在钢管上是通过增大压力的方法来增大摩擦；故C符合题意；

D、用力捏刹车把是通过增大压力的方法来增大摩擦；故D不符题意；

故选C．

点评： 此题考查了增大和减小摩擦的方法，结合生活中的实例，分析选项中接触面粗糙程度以及压力的变化情况，进而分析摩擦力的变化．

6．下列实验中，不能说明“流速大小对流体压强有影响”的是（　　）

考点： 流体压强与流速关系的探究实验。

专题： 应用题。

分析： （1）从纸条上方和下方空气的流速和所受压强的大小去考虑即可解决；

（2）当用口吸吸管时，口内气压减小，小于外界大气压，大气压压着饮料进入口中．

（3）掌握纸片上方和下方的空气流速和压强变化是解决本题的关键．

（4）当用嘴向B管中吹气时，致使A管上方的气压减小，在大气压的作用下，水在A吸管中上升．

解答： 解：A、将一纸条放在嘴边，用力从纸条上方吹气，因为纸条上方的空气流速大，压强小，纸条下方的空气流速小，压强大，纸条受到一个竖直向上的压力差，所以纸条就飘起来．不符合题意．

B、用吸管吸饮料是利用了大气压的作用，不能揭示流体压强与流速的关系．符合题意．

C、用嘴在纸片下面吹气时，纸片下方的空气流速加快，下方的压强小于上方的压强，故纸片向下凹陷，不符合题意；

D、当用嘴向B管中吹气时，致使A管上方的气压减小，在大气压的作用下，水在A吸管中上升．不符合题意．

故选B．

点评： （1）大气压在生活中应用很广泛，吸盘、抽水机、呼吸、吸管吸饮料等都是大气压作用的结果．

（2）掌握流体压强跟流速的关系：流速越大，压强越小；流速越小，压强越大．能用流体压强解释有关的问题．

（3）本题反映了物理来源于生活，应用于生活．

7．关于滚摆在运动过程中能量的分析，下列说法正确的是（　　）

A． 下降过程中动能不变 B． 最低点动能为零

C． 上升过程中重力势能减小 D． 最高点重力势能最大

考点： 动能和势能的大小变化。

专题： 应用题。

分析： （1）动能大小的影响因素：质量、速度．质量越大，速度越大，动能越大．

（2）重力势能大小的影响因素：质量、被举得高度．质量越大，高度越高，重力势能越大．

解答： 解：A、滚摆下降过程中，高度变小，重力势能变小，速度增加，动能增加，故A错误；

B、滚摆下降到最低点时，速度最大，动能最大，故B错误；

C、滚摆上升过程中，高度增加，重力势能增大，故C错误；

D、滚摆到达高点时，高度最大，重力势能最大，故D正确．

故选D．

点评： 本题考查了动能和重力势能的概念，及影响其大小的因素，属于基本内容．在判断动能和重力势能的大小时，要注意看影响动能和重力势能大小的因素怎么变化．

8．将浸没在水中的鸡蛋释放，鸡蛋下沉，下列说法中正确的是（　　）

A． 鸡蛋受到的浮力方向始终竖直向上 B． 在水中越深，鸡蛋受到的浮力越大

C． 下沉的鸡蛋不受浮力作用 D． 鸡蛋受到的浮力大于重力

考点： 物体的浮沉条件及其应用；阿基米德原理。

专题： 应用题。

分析： 解决该题需要掌握以下内容：①浸没在液体中的物体同时受到重力和浮力的作用，并且浮力的方向与重力的方向相反．判断出A是否符合题意．

②阿基米德原理的内容：浸在液体中的物体受到的浮力，浮力的大小等于物体排开的液体所受的重力．只有完全浸没于液体中，排开液体体积等于物体的体积．可利用公式F浮=G排=m排g=ρ液v排g判断出鸡蛋受到的浮力的变化．判断出B是否符合题意．

③物体的沉浮条件：当浮力大于物体重力﹣﹣物体上浮；当浮力等于物体重力﹣﹣物体悬浮或漂浮；当浮力小于物体重力﹣﹣物体下沉．判断出C、D是否符合题意．

解答： 解：

①浸没在液体中的物体，同时受到重力和浮力，重力的方向为竖直向下，因此浮力的方向竖直向上，所以鸡蛋受到的浮力方向始终竖直向下．故A符合题意．

②因为鸡蛋浸没在水中，所以排开水的体积等于鸡蛋的体积，鸡蛋在下沉的过程中，深度越来越深，但排开水的体积不变，由公式F浮=G排=m排g=ρ液v排g可知，鸡蛋受到的浮力不变．故B不符合题意．

③鸡蛋在下沉的过程中仍然受到浮力的作用，只是此时鸡蛋受到的浮力小于鸡蛋的重力．故C和D不符合题意．

故选A．

点评： 本题主要考查了学生对物体的浮沉条件和阿基米德原理的理解和应用，需要注意的是，只有完全浸没于液体中，排开液体体积才等于物体的体积．本题主要考查学生对压强的大小及其计算、功的计算，综合性较强，有一定难度，计算时要注意单位的统一．

9．如图所示，放手后纸片不能保持静止，这样的操作是为了探究物体在平衡状态下所受的两个力（　　）

A． 大小是否相等 B． 方向是否相反

C． 是否作用在同一物体上 D． 是否作用在同一直线上

考点： 二力平衡条件的应用。

专题： 应用题。

分析： 平衡力满足的条件是：“同一物体”、“大小相等”、“方向相反”、“在同一直线上”．

解答： 解：由图中可知：力的大小相等、方向相反、作用在同一个物体上，可见此操作是为了探究物体在平衡状态下所受的两个力是否作用在同一直线上；

故D正确；ABC错误；

故选D．

点评： 静止的物体或匀速直线运动的物体受平衡力的作用，二力平衡的条件包括四方面：同物、同线、等大、反向．

10．如图是学生设计的模拟调光灯电路．闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是（　　）

A． 灯泡被短路 B． 电源断路

C． 灯泡的阻值太大 D． 铅笔芯的总阻值太大

考点： 电路的三种状态。

专题： 应用题。

分析： 此题中的铅笔芯相当于一个滑动变阻器，它和灯泡串联分压，且电压和其电阻成正比．再根据公式P=分析灯泡的实际功率的变化和灯泡亮度的变化．

解答： 解：铅笔芯和小灯泡串联分压，在移动回形针的过程中，发现灯泡发光，但亮度几乎不变，根据公式P=可知，灯泡实际功率和其两端的电压的平方成正比，灯泡实际功率几乎不变，是因为两端的电压几乎不变，原因是铅笔芯的电阻相对于小灯泡来说，其电阻太小，也就是说，小灯泡的电阻太大，故C正确．

故选C

点评： 此题主要考查的是串联电路的分压特点、灯泡的亮度变化等问题，是一道不错的题目．

11． 2012年2月，新修订的《环境空气质量标准》增加了PM2.5监测指标．PM2.5是指大气中直径小于或等于2.5um（lu（Tl=10﹣6111）的颗粒物．它的主要来源是日常发电、工业生产、汽车尾气排放等过程中经过燃烧而排放的残留物，对空气质量和能见度等有重要的影响．下列对PM2.5的认识中正确的是（　　）

A． PM2.5的颗粒大小与空气介子相近

B． PM2.5颗粒会影响太阳光在空气中的传播

C． PM2.5颗粒在空气中不受重力作用

D． 减少尾气排放不能有效减少PM2.5对空气的污染

考点： 物理常识。

专题： 顺推法。

分析： 从PM2.5的物理属性分别分析，确定正确选项．

解答： 解：

A PM2.5是指大气中直径小于或等于2.5um的颗粒物，比空气介子的直径大得多．此选项错误；

B 颗粒物太多，浓度太大会影响阳光向地球的传播．此选项正确；

C 地球周围的一切物体，包括此类颗粒物都受到重力的作用．此选项错误；

D 机动车尾气排放是造成PM2.5超标的重要原因．此选项错误．

故选B．

点评： 此题的设计体现了“从物理走向社会”的理念，与时俱进．是一道好题．

12．小华发现宾馆里的“插卡取电器”有两种类型，第一种无论插入哪种卡片都能使房间通电，第二种用专门的磁卡插入或靠近都能使房间通电，小明设计了如下三种方法用于判断取电器类型：①将硬纸片插入，看能否通电；②将专用磁卡贴在面板上不插入，看能否通电；③将专用磁卡插入，看能否通电．其中可行的方法是（　　）

A． ①② B． ②③ C． ①③ D． ①②③

考点： 物理学方法。

专题： 比较思想。

分析： “插卡取电器”有两种类型，第一种无论插入哪种卡片都能使房间通电，对卡片种类没有限制，但需要将卡片插入；第二种用专门的磁卡插入或靠近都能使房间通电，前提是专门的磁卡，优点是插入或靠近都可以．

解答： 解：

①纸片没有磁性，将纸片插入，如果通电，说明取电器属于第一种类型．此方法可行；

②磁卡贴在面板上，如果通电，说明取电器属于第二种类型．此方法可行；

③专业磁卡插入，第一种取电器会通电，第二种也会通电，所以无法判断是哪种类型．此方法不可行．

故选A．

点评： 做生活的有心人，平时注意观察周围与物理规律有关或利用物理规律的实例，特别是物理规律在新科技方面的应用．

二、填空题：本题共9小题，每空1分，共24分．

13．农谚说“霜前冷，雪后寒，”其中蕴含的道理是，气温低的时候水蒸气会　凝华　形成霜，雪熔化形成水的过程中需要　吸　热．

考点： 生活中的凝华现象。

专题： 应用题。

分析： 物质从气态直接变为固态是凝华，物质从固态变为液态是熔化过程，熔化过程需要吸收热量．

解答： 解：水蒸气遇冷会直接变成小冰粒，形成霜，发生的是凝华现象；

雪在熔化时会从周围吸收热量，变成液态的水；

故答案为：凝华，吸．

点评： 掌握物态变化的名称及其吸热和放热情况，是解决此类问题的关键．

14．小明将旅行包背在肩上，肩膀受到压力的施力物体是　旅行包（背带）　，包的背带做得很宽是为了减小对肩膀的　压强　．

考点： 减小压强的方法及其应用。

专题： 应用题。

分析： （1）力是物体对物体的一种作用，在形成力的过程中，施加力的物体称为施力物体，受到力的物体称为受力物体．

（2）压强的大小与压力的大小和接触面积的大小有关，故据上面的两个因素，利用控制变量的思维分析即可．

解答： 解：小明将旅行包背在肩上，肩膀受到压力是旅行包（背带）所施加的，故该力的施力物体是旅行包（背带）；

包的背带做得很宽，即在压力一定时，增大了受力面积，减小了背带对肩膀的压强，使人背包时感觉比较舒服．

故答案为：旅行包（背带）；压强．

点评： 知道生活中常见的增大压强和减小压强的方法：

减小压强的方法：在压力一定时，增大受力面积来减小压强；在受力面积一定时，减小压力来减小压强．

15．2011年7月28日，我国研制的“蛟龙”号载人潜水器下潜深度达到了5188m．在下潜过程中，“蛟龙”号受到海水对它的压强不断　变大　（变大/变小/不变），因此，应该选择硬度更　高（大）　的材料制作舱壁．

考点： 液体的压强的特点。

专题： 应用题。

分析： （1）潜水艇在下潜的过程中，所处深度变大，由液体压强公式分析所受压强变化情况；

（2）要从材料的密度、硬度等角度分析解决第二个空的问题．

解答： 解：（1）潜水艇在下潜的过程中：

∵p=ρgh，所处深度h变大，

∴潜水器受到水的压强变大．

（2）由于潜艇在水中受到很大的液体压强，故必须用硬度大的材料才行．

故答案为：变大；大（高）．

点评： 分析物体受液体的压强的变化时，找出深度变化情况是关键．

16．如图所示，用手拨动塑料尺，塑料尺　振动　发出声音，用的力越大，塑料尺的　振幅　越大，改变塑料尺伸出桌面的长度，会使声音的　音调发生改变．

考点： 频率及音调的关系。

专题： 应用题。

分析： 声音是由物体的振动产生的；响度和发声体振动的振幅有关，振幅越大，响度越大；

音调和发声体振动的频率有关，频率越大，音调越高．

解答： 解：（1）用小力拨时塑料尺振动幅度小，响度小；用大力拨时塑料尺振动幅度大，响度大．

（2）保持塑料尺的振动幅度不变，塑料尺伸出长，振动慢，音调低；塑料尺伸出短，振动快，音调高．

故答案为：振动；振幅；音调．

点评： 此题考查了声音产生的条件，响度与振幅的关系、音调和频率的关系，是一道声学综合题．

17． 2011年11月17日，我国自行设计的“神舟八号”飞船顺利完成与无人太空船“天宫一号”的交会对接任务，返回地面．控制中心是利用　电磁波　（电磁波/超声波）与飞船联系的．飞船与太空舱对接后，以太空舱为参照物，飞船是　静止　的．飞船着陆过程中，需要向下喷气以减小速度，这说明力是改变物体　运动状态　的原因．

考点： 运动和静止的相对性；电磁波的传播。

专题： 应用题。

分析： （1）声波可以传递信息，但声音在传播时需要介质；电磁波也可以传递信息，电磁波能在真空中传播，且在真空中的传播速度最快．

（2）研究物体的运动情况时，首先要选取一个物体作为标准，这个被选作标准的物体叫做参照物．研究对象的运动情况是怎样的，就看它与参照物的位置是否变化．由此来突破此题．

（3）力的作用效果有两个，其一是力可以改变物体的形状；其二是力可以改变物体的运动状态．

解答： 解：“神舟八号”在太空中飞行，即有一段是真空，因为声音不能在真空中传播，故飞船与控制中心不是通过声波传递信息的，即是通过电磁波控制飞船的；

天宫一号和神舟八号对接后，神舟八号飞船与天宫一号飞行器一起运动，相对位置没有发生变化，所以神舟八号飞船相对于天宫一号飞行器来说是静止的；

飞船着陆过程中，需要向下喷气以减小速度，即说明力可以改变物体的运动状态；

故答案为：电磁波；静止；运动状态．

点评： 一个物体的运动状态的确定，关键取决于所选取的参照物．所选取的参照物不同，得到的结论也不一定相同．这就是运动和静止的相对性．

18．小芳在距平面镜1m处照镜子．她从平面镜中看到自己的　虚　（实/虚）像，如果小芳向平面镜靠近0.3m，她的像到平面镜的距离为　0.7　m，像的大小　不变　（变大/变小/不变）．

考点： 平面镜成像的特点、原理、现象及其实验方案。

专题： 应用题。

分析： 根据平面镜成像特点：平面镜所成的像是虚像，像与物体的大小相同，像到平面镜的距离与物体到平面镜的距离相等，像与物关于平面镜对称来分析此题．

解答： 解：（1）因为平面镜成的是正立等大的虚像，所以他们在镜子中看到的是自己的虚像；

（2）因为平面镜成的像与物体的大小相同，与物距大小无关，所以当小芳向平面镜靠近0.3m时，她在平面镜中的像大小不会改变；

（3）因为像到平面镜的距离与物体到平面镜的距离相等，若她走近平面镜0.3m，即物距减小0.3m，像距也应随之减小0.3m，所以她的像到平面镜的距离为1m﹣0.3m=0.7m．

故答案分别为：虚；0.7；不变．

点评： 探究平面镜成像特点的实验过程，在近年中考题中较为热点，解答此类题目需紧扣平面镜的特点．平面镜成的像与物体的大小相同，与物距大小无关．对于这一点与我们平时观察到的“近大远小”似乎有出入，但这是人的一种错误感觉，需要正确理解．

19．如图所示，直导线通电时发生偏转，说明　磁场　对电流有力的作用．可以利用这个原理制作　电动机　（电动机/发电机）．如果只改变电流方向，直导线偏转方向　改变　．

考点： 直流电动机的原理。

专题： 应用题。

分析： （1）通电导线在磁场中受力的作用，所受力的方向由电流的方向和磁场的方向有关．

（2）发电机是利用电磁感应现象 的原理制成的，而电动机是利用通电导线在磁场中受力的作用的原理制成的．

解答： 解：据该题的情景可知，此时给磁场中的金属棒通电时，其会受力而运动，故能说明通电导线在磁场中受力的作用，即说明磁场对电流有力的作用；电动机就是根据这个原理制成的；同时该实验中，导线所受力的方向与两个因素有关，即与电流的方向和磁场的方向有关，故只改变电流方向，直导线偏转方向会改变．

故答案为：磁场；电动机；改变．

点评： 此题主要考查了电动机和发电机的制作原理，关键是搞清两者在工作过程中的能量转化情况．发电机因运动而产生电流，电动机因电流而产生运动，同时该题还应记住通电导体在磁场中所受力的方向与电流的方向和磁场的方向有关．

20．法国工程师发明了以压缩空气为动力的“迷你猫”环保车．汽车使用前需要压缩储存气体，这一过程中通过　做功　的方式使气体内能增加，开动时，释放的气体推动发动机，将气体的内能转化为　机械（动）　能，汽车的时速可达144km/h，合　40　m/s．

考点： 做功改变物体内能；物理量的单位及单位换算。

专题： 应用题。

分析： 本题抓住做功改变物体内能．做功主要有摩擦生热和压缩气体做功，物体内能会增加．

根据km/h和m/s之间的进率：1m/s=3.6km/h，即可求出l44km/h合多少m/s；

解答： 解：（1）改变物体内能方式：做功．汽车使用前需要压缩储存气体，压缩气体做功，物体内能会增加．开动时，释放的气体推动发动机，将气体的内能又转化为机械能；

（2）因为1m/s=3.6km/h，

所以l44km/h=144×=40m/s；

故答案为：做功；机械（动）；40．

点评： 本题考查了做功改变物体内能的方式．此外还要熟练掌握km/h和m/s之间的进率，1m/s=3.6km/h，这也是以后做计算题的基础，要求学生一定要牢记这些数值．

21． “可燃冰”作为新型能源，有着巨大的开发使用潜力，同等条件下，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的　热值　很大．以10倍的关系粗略计算，1kg“可燃冰”完全燃烧放出的热量为　4.2×108　J，可以使　2500　Kg的水从20℃加热至60℃（c=4.2×103J/Kg℃，q煤气=4.2×l07J/Kg）．

考点： 热量的计算；热平衡方程的应用；燃料的热值。

专题： 计算题。

分析： （1）1kg某种燃料完全燃烧放出的热量，叫这种燃料的热值，据此回答；

（2）利用Q放=mq求出1kg煤气完全燃烧放出的热量，“可燃冰”完全燃烧放出的热量达到煤气的10倍，据此求1kg“可燃冰”完全燃烧放出的热量；

（3）由题知，Q吸=Q放，而Q吸=cm△t，知道水的比热容、水的初温和末温，可求水的质量．

解答： 解：

（1）在同等条件下，包含质量相同，“可燃冰”完全燃烧放出的热量达到煤气的数十倍，说明“可燃冰”的热值很大；

（2）1kg煤气完全燃烧放出的热量：

Q放=mq=1kg×4.2×l07J/kg=4.2×l07J，

1kg“可燃冰”完全燃烧放出的热量：

Q放′=Q放×10=4.2×l07J×10=4.2×l08J；

（3）由题知，Q吸=Q放′=4.2×l08J，

∵Q吸=cm△t，

∴水的质量：

m===2500kg．

故答案为：热值；4.2×l08；2500．

点评： 本题考查了学生对燃料的热值、燃料完全燃烧放热公式、吸热公式的掌握和运用，因条件已给出，难度不大．

三、解答题：本题7小题，共52分．解答23、24题时应有解题过程．

22．按题目要求作图：

（1）如图甲所示，O点为杠杆的支点，画出力F1的力臂．

（2）如图乙所示，画出入射光线AO经平面镜M后的反射光线．

（3）如图丙所示，将三孔插座正确接入家庭电路．

考点： 力臂的画法；作光的反射光路图；家庭电路的连接。

专题： 作图题。

分析： （1）力臂是指从支点向力的作用线的垂直距离，垂线段的长即为力臂；

（2）先画法线，法线与镜面垂直，再依据光的反射定律画出反射光线，标出反射角的大小．

（3）三孔插座的接法是：左零右火，上面的线头接地线．

解答： 解：（1）过支点O向动力F1的作用线作垂线，则垂线段即为力臂L，答案如下图：

（2）过入射点O作与镜面垂直的直线即为法线，根据光的反射定律反射角等于入射角作出反射光线，如下图所示：

（3）三孔插座的接法是：左零右火，上面的线头接地线．答案如下图：

点评： 此题考查了力臂的画法、光的反射光路图和三孔插座的连接方法等知识点，属于基础性题目，比较简单．

23．小明家新买的房子准备装修，为了将水泥从地面送上楼，他在楼上安装了一个滑轮组，所用的滑轮每只2Kg，每次将一袋50Kg的水泥提升5m．（不计绳重和摩擦，g取10N/Kg）求：

（1）每袋水泥受到的重力大小；

（2）每次做的有用功；

（3）滑轮组的机械效率．

考点： 滑轮（组）的机械效率；重力的计算；功的计算；有用功和额外功。

专题： 计算题。

分析： （1）知道每袋水泥的质量，可利用公式G=mg计算出其重力的大小．

（2）知道每袋水泥的重力和上升的高度，可利用公式W有用=Gh计算出做的有用功．

（3）在不计绳重和摩擦的情况下，对动滑轮做的功为额外功，知道动滑轮的质量，可利用公式W额外=Gh=mgh计算出滑轮组所做的额外功，再利用公式W总=W有用+W额外计算出总功，最后再利用公式η=计算出滑轮组的机械效率．

解答： 解：

（1）m=50kg，g=10N/Kg，

∴每袋水泥受重力的大小为：G=mg=50kg×10N/kg=500N．

（2）∵h=5m，

∴做的有用功为：W有用=Gh=500N×5m=2500J．

（3）在不计绳重和摩擦的情况下，对动滑轮做的功为额外功，

∵m动=2kg，

∴对动滑轮做的功为额外功为：W额外=G动′h=m动gh=2kg×10N/kg×5m=100J，

则总功为：W总=W有用+W额外=2500J+100J=2600J，

滑轮组的机械效率为：η=×100%=×100%≈96.1%．

答：（1）每袋水泥受到的重力大小为500N．

（2）每次做的有用功为2500J．

（3）滑轮组的机械效率为96.1%．

点评： 本题考查了有用功、额外功、总功和机械效率的计算，关键是公式和公式变形的理解和应用，特别需要注意的是在不计绳重和摩擦的情况下，对动滑轮做的功为额外功．

24．小华有4V的蓄电池和规格为“3V 3W”的小灯泡各一只，为了能使小灯泡正常发光，他设计了如图所示的电路．求：

（l）小灯泡正常发光时的电流；

（2）小灯泡正常发光1min消耗的电能；

（3）定值电阻的阻值．

考点： 电功的计算；欧姆定律的应用。

专题： 计算题。

分析： （1）已知小灯泡规格为“3V 3W”，根据I=可求出小灯泡正常发光时的电流；

（2）已知小灯泡功率3W和时间1min根据W=pt可求出消耗的电能；

（3）电路中电流就是小灯泡正常发光时的电流，电阻两端电压等于电源电压与小灯泡两端电压之差，然后根据R=求出电阻．

解答： 解：（1）小灯泡正常发光时的电流：

I===1A

（2）小灯泡正常发光1min消耗的电能：

W=pt=3W×60s=180J

（3）定值电阻电压：U′=4V﹣3V=1V，

定值电阻的阻值：R===1Ω．

答：（l）小灯泡正常发光时的电流是1A；

（2）小灯泡正常发光1min消耗的电能是180J；

（3）定值电阻的阻值是1Ω．

点评： 本题考查了电功的计算和欧姆定律的运用，属于基本运算，比较容易．

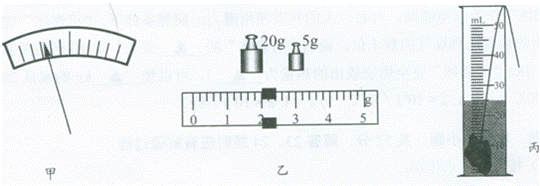

25．小刚为了测量不规则矿石的密度，做了如下实验：

（1）将天平放在　水平桌面上，移动游码至标尺左端零刻度后，发现指针位置如图甲所示、此时应将横梁平衡螺母向　右　侧调节，横梁平衡后进行测量，结果如图乙所示，矿石的质量为　27 g．

（2）在量筒中注入15mL水，系上细线后将矿石放入量筒，水面位置如图丙所示，矿石的体积为　10　cm3．

（3）根据以上数据算得矿石的密度为　2.7　g/cm3．

（4）假如细线的体积不能忽略，所测矿石的密度比真实值　小　（大/小）．

考点： 固体的密度测量实验。

专题： 实验题。

分析： （1）本题主要考查对于天平和量筒的使用技能和如何利用密度公式计算物体的密度．

（2）天平的正确使用方法，在调节天平平衡时要将平衡螺母向指针偏转的相反方向调节；

（3）物体的体积通过量筒中两次液面的体积差进行计算．

（4）对实验中出现的误差进行分析．

解答： 解：（1）天平首先要放在水平桌面上，将游码拨到标尺左端的零刻度线处．调节天平在水平面上平衡时要将平衡螺母向指针偏转的相反方向调节，指针偏向分度盘的左侧，所以应向右调节平衡螺母．

图乙中天平标尺的分度值为0.2g，矿山的质量=砝码+游码．矿石的质量为20g+5g+2g=27g．

故答案为：水平，右，27．

（2）量筒中水的体积V水=15cm3，图丙中矿石和水的总体积V总=25cm3，故矿石的体积V=V总﹣V水=25cm3﹣15cm3=10cm3

故答案为：10．

（3）矿石的密度ρ==2.7g/cm3

故答案为：2.7．

（4）假如细线的体积不能忽略，那么测得的矿石体积就是矿石和细线的总体积，比矿石的体积会大一些，根据公式ρ=可知，测出的密度会比真实值小一些．

故答案为：小．

点评： 本题的解题关键是熟悉测量固体密度的基本实验程序、天平和量筒的正确读数以及密度公式ρ=的熟练运用，以及对实验中出现的误差的分析能力．

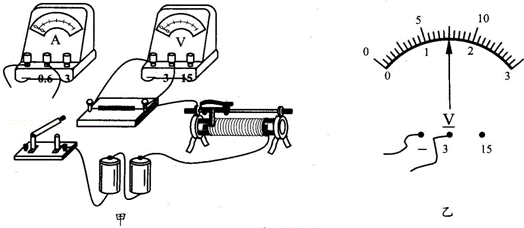

26．小明做探究电流与电阻关系的实验．

（l）如图甲所示，用笔划线代替导线，将电流表的两根引线接入电路．

（2）闭合开关后，向右移动滑动变阻器的滑片，直至电压表示数如图乙所示，其值为　1.5　V．此过程中，电流表示数　变大　（变大/变小）．

（3）更换不同阻值的定值电阻，进一步实验，并将实验数据记录在表格中，分析表格数据可知第　二　次实验存在问题，

考点： 探究电流与电压、电阻的关系实验。

专题： 实验题；控制变量法。

分析： （1）将电流表接入电路时，应使其与定值电阻串联，还要注意电流的方向；

（2）读取电压表示数时，先要明确电压表选择的量程和对应的分度值；滑动变阻器滑片移动时，接入电路的电阻发生变化，所以电路电流相应发生变化；

（3）探究电流与电阻的关系，需要保持电阻两端电压一定．

解答： 解：

（1）将电流表“﹣”的导线与开关的左接线柱相连，“0.6”接线柱与定值电阻左侧接线柱相连．

（2）由图知，电压表的示数为U=1.5V；

当滑片向右滑动时，滑动变阻器接入电路的电阻减小，电路总电阻减小，电源电压不变，所以电流增大；

（3）在研究电流与电阻关系时，要保持电阻两端电压一定．根据实验数据可以看出：第一组、第三组实验中，电阻两端电压都相等为1.5V；而第二组实验中，电阻两端电压为0.2A×10Ω=2V，所以第二组实验操作错误；纠正的方法是：向左调节滑动变阻器滑片，使电阻两端电压仍为1.5V，记录此时的电流．

故答案为：

（1）电流表连接如下图：

（2）1.5；变大；

（3）二；电压不是1.5V；左．

点评： 控制变量法是物理实验经常采用的探究方法，在具体问题中应注意识别和自觉运用．

27．小华用铁丝绕成一个内径约4mm的圆环，将圆环在清水中浸一下后取出，形成一个“水透镜”．

（1）通过“水透镜”看到的字如图所示，此时“水透镜”是一个　凸　透镜，将这个“水透镜”再向字靠近一点，看到的像会　变小　（变大/变小）．

（2）小明猜想“水透镜”的焦距与水的质量有关，为此他用牙签在“水透镜”上轻轻取走一点水，再次观察，比较前后两次所成像的大小．观察时他应该注意控制“水透镜”到字的　距离　不变．

（3）小芳用另一只内径不同的圆环制作“水透镜”，看到了倒立、缩小的像，请针对这一现象，提出一个新的探究问题：　水透镜成像性质与圆环内径之间有什么关系　．

考点： 凸透镜成像的应用；控制变量法与探究性实验方案；凸透镜成像规律及其探究实验。

专题： 应用题；探究题。

分析： 解决此题需要掌握以下内容：

（1）①凸透镜成像的三种情况和应用：u＞2f，成倒立、缩小的实像，应用于照相机和摄像机．2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪．u＜f，成正立、放大的虚像，应用于放大镜．凹透镜成正立、缩小的虚像．

②凸透镜成实像时，物距减小，像距增大，像变大．凸透镜成虚像时，物距减小，像距减小，像变小．

（2）凸透镜成像时，所成像的大小与物体到凸透镜的距离（即物距）有关，在探究“水透镜”的焦距与水的质量的关系时，应利用控制变量法进行．

（3）找到两次实验的不同之处，结合实验现象便可以提出新的实验探究问题．

解答： 解：（1）从图可知，通过此透镜看到的是正立、放大的像，而凹透镜成正立、缩小的虚像，

所以此透镜为凸透镜，并且是u＜f，成正立、放大的虚像．

当“水透镜”再向字靠近一点，也就是物距在变小，而凸透镜成虚像时，物距减小，像距减小，像变小，

所以看到的像会变小．

（2）∵凸透镜成像时，所成像的大小与物体到凸透镜的距离有关，

∴在探究“水透镜”的焦距与水的质量的关系时，改变水的质量，比较前后两次所成像的大小，应该控制字到凸透镜的距离不变．

（3）第一次“水透镜”成正立、放大的虚像，而改变圆环的内径后，“水透镜”成倒立、缩小的像，

∴新的探究问题可以为：永透镜成像性质与圆环内径之间有什么关系？

故答案为：（1）凸；变小．

（2）距离．

（3）水透镜成像性质与圆环内径之间有什么关系．

点评： 本题考查了凸透镜成像的特点和规律，以及凸透镜成实像时，物距减小，像距增大，像变大；凸透镜成虚像时，物距减小，像距减小，像变小．并可以利用控制变量法进行实验探究，关键是用所选的知识解决实际问题．

28．阅读短文，回答问题：

电饭锅中的磁钢限温器

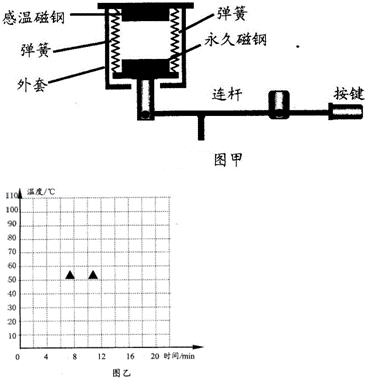

电饭锅是生活中常见的用电器：它利用磁钢限温器来控制煮饭过程中的最高温度，磁钢限温器结构如图甲所示，它由永久磁钢、感温磁钢和弹簧等组成，感温磁钢及其外套由弹簧支撑．永久磁钢的磁性不变，感温磁钢的磁性会随温度的升高而减弱，当温度达到1 0 3℃时，感温磁钢失去磁性．煮饭时，按下电饭锅的按键，永久磁钢和感温磁钢吸合，同时带动连杆使加热开关闭合，电热盘通电，当温度升高到一定程度，感温磁钢失去磁性，在弹簧的作用下感温磁钢与永久磁钢分离，同时使加热开关断开，按键跳起，电热盘停止加热．

（1）电饭锅煮饭时，电能主要转化为　内　能．

（2）按键未按下时，弹簧处于　压缩　（压缩/原长/伸长）状态．

（3）磁钢限温器工作时，不同时刻的温度如下表：

（4）在磁钢限温器工作过程中，感温磁钢没有磁性的是　C　

A．按下按键时 B．加热升温过程中

C．按键跳开时 D．降温过程中

（5）小明发现用该电饭锅烧开水，当水沸腾时电饭锅的按键没有跳起，原因是　水的沸点低于103℃　．

考点： 电功的实质；沸点及沸点与气压的关系。

专题： 信息给予题。

分析： 解答此题要明确：（1）电流做功的实质；

（2）知道电饭锅的工作原理；

（3）软磁性材料的磁性与温度有关，温度越高，磁性越弱．

解答： 解：（1）电流做功的过程是电能转化为热能的过程．

（2）感温磁钢的磁性受温度的影响，随温度升高，磁性减弱；在温度达到一定值时，其磁性消失，感温磁钢失去磁性，在弹簧的作用下感温磁钢与永久磁钢分离，同时使加热开关断开，按键跳起，电热盘停止加热．

（3）当温度达到103℃时，感温磁钢失去磁性．水沸腾时电饭锅的按键没有跳起，原因是水的沸点低于103℃．

故答案为：内；压缩；C；水的沸点低于103℃．

点评： 这是一道综合性较强的应用题，与实际生活相联系，使学生觉得学了物理有用，对于综合性的简答题要根据信息进行分析解答，知道电饭锅的工作原理是解题的关键．
