一、选择题（共38小题，每小题2分，满分76分）

21．（2分）（2013•深圳）“大黄鸭”来到中国，下列能正确表示“大黄鸭”在水中所成倒影的是（　　）

A． B． C． D．

考点： 平面镜成像的特点、原理、现象及其实验方案．

专题： 光的传播和反射、平面镜成像．

分析： 平面镜成像的特点：所成的像是虚像；像和物体形状、大小相同；

像和物体各对应点的连线与平面镜垂直；像和物体各对应点到平面镜间距离相等．

解答： 解：根据平面镜成像的特点，像和物体各对应点到平面镜间距离相等；

平静的湖面相当于平面镜，可使小鸭通过湖面成像，并且它的像与本身以湖面为对称；只有C符合条件．

故选C．

点评： 本题主要考查的是平面镜成像特点的应用．比较简单．

22．（2分）（2013•深圳）“神十”上天，女宇航员王亚平在太空进行讲课，下列说法正确的是（　　）

A． 王亚平说话发出声音是因为声带在振动

B． 地球上的学生听到王亚平的声音是靠声波传回地球的

C． 在“天宫一号”里声音传播的速度为3.0×108米/秒

D． 王亚平讲课声音很大是因为她的声音频率很高

考点： 声音的产生；声音的传播条件；声速；响度．

专题： 声现象．

分析： （1）声音是由物体的振动产生的；

（2）声音的传播需要介质，能够在固体、液体和气体中传播，不能在真空中传播；

（3）声音在15℃的空气中传播的速度是340m/s；

（4）音调指声音的高低，与物体振动的频率有关；响度指声音的强弱，与物体的振幅有关．

解答： 解：A、王亚平说话发出声音是由声带振动产生的，该选项说法正确；

B、声音不能在真空中传播，地球上的学生听到王亚平的声音是靠电磁波传回地球的，该选项说法不正确；

C、在“天宫一号”里声音传播的速度为340米/秒，该选项说法不正确；

D、王亚平讲课声音很大是因为她的声音响度很大，该选项说法不正确．

故选A．

点评： 本题借助“神十上天、天宫授课”这一历史事件考查相关的物理知识，注重了物理和科技的联系，增强了学生学习物理的热情．

23．（2分）（2013•深圳）关于四季常见的自然现象，下面说法正确的是（　　）

A． 春雨是汽化现象 B． 夏露是液化现象 C． 秋霜是凝固现象 D． 冬雪是升华现象

考点： 液化及液化现象．

专题： 汽化和液化、升华和凝华．

分析： （1）物质由固态变成液态叫做熔化，物质由液态变成固态叫做凝固；

（2）物质由液态变成气态叫做汽化，物质由气态变成液态叫做液化；

（3）物质由固态直接变成气态叫做升华，物质由气态直接变成固态叫做凝华．

解答： 解：A、春雨，是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象，该选项说法不正确；

B、夏露，是空气中的水蒸气遇冷凝结成的小水滴，属于液化现象，该选项说法正确；

C、秋霜，是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华现象，该选项说法不正确；

D、冬雪，是空气中的水蒸气遇冷凝结成的小冰晶，属于凝华现象，该选项说法不正确．

故选B．

点评： 本题考查了学生对自然现象中物态变化的判断，属于基础知识的考查，解决此类题目的关键是分清物质前后的状态变化．

24．（2分）（2013•深圳）汽车匀速直线上坡的过程中，各物理量随时间变化关系正确的是（　　）

A． B． C． D．

考点： 速度与物体运动；匀速直线运动；动能的影响因素．

专题： 运动和力；机械能及其转化．

分析： （1）快慢不变，经过的路线是直线的运动叫做匀速直线运动；

（2）物体的动能与质量和速度有关，物体的重力势能与质量和高度有关．

解答： 解：A、图象中物体的速度随着时间增大，因此不是匀速直线运动，而是加速运动，该选项不符合题意；

B、图象中物体通过的路程随着时间不发生变化，说明物体是静止的，该选项不符合题意；

C、物体上坡，高度增加，重力势能应该增加，而图象中重力势能是减小的，该选项不符合题意；

D、物体做匀速直线运动，速度不变，动能不变，该图象符合题意．

故选D．

点评： 本题考查了学生对匀速直线运动的理解，并且结合了各种图象考查相关的知识，注重了对学生识图能力的考查，是一道好题．

25．（2分）（2013•深圳）自行车是非常方便的交通工具，它运用了许多科学知识．下列说法中错误的是（　　）

A． 车轮上刻有凹凸不平的花纹是为了增大摩擦力

B． 用力蹬脚踏板，自行车前进是因为受到地面的摩擦力

C． 在水平地面上运动的自行车不用踩也会前进是因为自行车的惯性

D． 上坡前用力猛踩几下是为了增大自行车的惯性

考点： 增大或减小摩擦的方法；惯性．

专题： 运动和力；重力、弹力、摩擦力．

分析： （1）增大摩擦的方法：从压力大小和接触面的粗糙程度考虑，增大压力，增大接触面的粗糙程度，用滑动代替滚动摩擦．

（2）自行车行驶时，后轮相对地面向后运动，摩擦力总是阻碍物体相对运动，摩擦力的方向与相对运动方向相反．

（3）惯性：物体的性质．没有任何条件，一切物体都有惯性．物体总有保持原有运动状态不变的性质，这种性质叫做惯性．

（4）物体的质量和物体的速度是决定物体动能大小的因素．

解答： 解：A、车轮上刻有凹凸不平的花纹，这是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力的，故A正确；

B、用力蹬脚踏板，自行车前进是因为受到地面的摩擦力，故B正确；

C、因为用力蹬脚踏时，自行车就会向前运动，当停止蹬脚踏时，由于惯性，自行车还要保持原来向前运动的状态，因此还会继续向前运动，故C正确；

D、当用力紧蹬几下脚踏板后，自行车的速度增大，因此自行车的动能就会增大，这样就可以有更多的动能转化为重力势能；不是为了增大自行车的惯性，故D错误．

故选D．

点评： 自行车是日常生活中最常见的交通工具，从自行车的结构和使用来看，应用了非常多的物理知识，包括力学、杠杆、简单机械等方面，平时多注意观察，将学到的知识与实际应用结合起来．

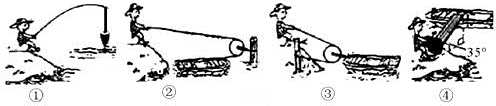

26．（2分）（2013•深圳）小明在东湖边看到以下四个画面，其中哪一组用到省力的机械（　　）

A． ①② B． ②④ C． ③④ D． ①③

考点： 杠杆的分类．

专题： 简单机械．

分析： 动力臂大于阻力臂的杠杆是省力杠杆，动力臂小于阻力臂的杠杆是费力杠杆；使用动滑轮可以省一半的力，定滑轮可以改变力的方向但不省力．

解答： 解：图①所示杠杆动力臂小于阻力臂，是费力杠杆；

图②所示滑轮为动滑轮，使用动滑轮可以省力；

图③所示滑轮为定滑轮，不省力；

图④所示是斜面，使用斜面可以省力；故B正确；

故选B．

点评： 知道常用的省力机械、分析清楚图示情景，即可正确解题．

27．（2分）（2013•深圳）深圳地区经常会有台风（如图所示），市政府要求居民将简易房的屋顶加固，对于这一要求下列解释正确的是（　　）

A． 屋顶上方空气的流速大于下方，屋顶被向下压垮

B． 屋顶上方空气的流速大于下方，屋顶被向上掀起

C． 屋顶上方空气的流速小于下方，屋顶被向下压垮

D． 屋顶上方空气的流速小于下方，屋顶被向上掀起

考点： 流体压强与流速的关系．

专题： 气体的压强、流体压强与流速的关系．

分析： 本题利用流体压强与流速的关系来分析．

解答： 解：流体压强与流速的关系是：流体中流速快的地方压强小，流速慢的地方压强大．

屋顶上凸，在相同时间内，空气经过上方的路程长，速度大；经过下方的路程短，速度小．上方空气流速越大，压强越小；下方空气流速越小，压强越大．所以屋顶被向上掀起．

故选B．

点评： 本题考查流体压强与流速的关系，明确流体压强与流速的关系是解决本题的关键．

28．（2分）（2013•深圳）高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”．下列所示电路图能实现上述目标的是（　　）

A． B． C． D．

考点： 电路图设计．

专题： 图析法；电流和电路．

分析： 两间厕所的门都关上时指示灯才会发光说明两开关相互影响、不能独立工作即为串联且控制灯泡．

解答： 解：A、由电路图可知，两开关都闭合时灯泡发光，符合题意，故A正确；

B、由电路图可知，闭合任意一个开关，灯泡都发光，不符合题意，故B不正确；

CD、由电路图可知，闭合S2时指示灯亮，再闭合S1时指示灯不亮，且会发生电源短路，故CD不正确．

故选A．

点评： 根据题意得出两开关的连接方式和位置是解决本题的关键．

29．（2分）（2013•深圳）下列表述正确的是（　　）

考点： 磁感线及其特点；直流电动机的原理；电磁感应；通电螺线管的极性和电流方向的判断．

专题： 电和磁．

分析： 分析清楚图示情景，根据相关物理知识分析答题．

解答： 解：A、在磁铁外部，磁感线从磁铁的N极出发回到磁铁的S极，小磁针静止时所指方向是磁感线（磁场）方向，故A正确；

B、由安培定则可知，通电螺线管右端是N极，故B正确；

C、图示是电磁感应现象，它是发电机的原理，故C错误；

D、图示通电线圈在磁场中受到磁场力作用而转动，通电导线受到磁场力作用，是电动机的原理，不是电磁感应现象，故D错误；

故选AB．

点评： 分析清楚各图示情景，掌握相关基础知识即可正确解题，本题是一道基础题．

30．（2分）（2013•深圳）如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（　　）

A． 通过两灯泡的电流I1：I2=3：5 B． 灯泡两端的电压U1：U2=3：5

C． 灯泡的电功率P1：P2=5：3 D． 灯泡L1比L2暗

考点： 欧姆定律的应用；并联电路的电流规律；电功率的计算．

专题： 应用题；电路和欧姆定律；电能和电功率．

分析： 由电路图可知，两灯泡并联，根据并联电路的电压特点可知它们两端的电压关系，根据欧姆定律可知两者的电流关系，根据P=UI可知两灯泡功率之间的关系，利用灯泡的亮暗取决于实际功率的大小判断亮暗关系．

解答： 解：由电路图可知，两灯泡并联，

∵并联电路中各支路两端的电压相等，

∴灯泡两端的电压U1：U2=1：1，故B不正确；

∵I=，

∴通过两灯泡的电流之比：

==×=×=，故A不正确；

∵P=UI，

∴==×=×=，故C正确；

∵灯泡的亮暗取决于实际功率的大小，

∴灯泡L1比L2亮，故D不正确．

故选C．

点评： 本题考查了并联电路的特点和欧姆定律、电功率公式的灵活应用，是一道基础题目．

31．（2分）（2013•深圳）以下操作安全的是（　　）

A． 保险丝烧断后应换一根铜丝来代替

B． 发现有人触电后立刻断开电源

C． 将电灯开关接在零线上，熔断器接在火线上

D． 电线短路起火，应立即用水扑灭

考点： 安全用电原则．

专题： 电与热、生活用电．

分析： ①保险丝的作用就是在电流异常升高到一定的高度的时候，自身熔断切断电流，从而起到保护电路安全运行的作用；

②有人触电时，应先切断电源或用绝缘体把电线挑开；

③灯泡的接法：火线首先与熔断器串联，然后进开关，再入灯泡顶端的金属点；零线直接接入灯泡的螺旋套；

④电引起的火灾不要用水泼．因为水是导体，容易发生触电事故．

解答： 解：

A、铜丝的熔点高，用铜丝代替保险丝，在电流异常升高到一定的高度的时候，不能自身熔断切断电流，起不到保险作用．不符合安全用电常识；

B、当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电．符合安全用电常识；

C、电灯开关必须接在灯泡的火线上，熔断器也要串联在火线上，断开开关或熔断器断开时，保证灯泡无电流，不会造成触电．不符合安全用电常识；

D、电线短路起火时，必须先切断电源，再救火，千万不要立即用水灭火，因为水是导体，容易发生触电事故．不符合安全用电常识．

故选B．

点评： 本题主要考查学生对安全用电知识、触电的应急措施的了解与掌握，加强用电安全意识，学会自我保护．

32．（2分）（2013•深圳）如图所示，闭合开关后将变阻器的滑片向右移动，下列说法正确的是（　　）

A． 电路总电阻变小 B． 电流表读数变大

C． 电磁铁的磁性增强 D． 弹簧测力计示数变小

考点： 电路的动态分析；影响电磁铁磁性强弱的因素；滑动变阻器的使用；欧姆定律的应用．

专题： 应用题；电路和欧姆定律；磁现象、电生磁；电路变化分析综合题．

分析： （1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯，其他条件相同时，电流越大磁性越强；

（2）磁体具有吸引铁、钴、镍的性质；

（3）根据滑片的移动确定接入电路中电阻的变化，利用欧姆定律可知电路中电流的变化和电磁铁磁性的变化，进一步判断弹簧测力计示数的变化．

解答： 解：闭合开关后将变阻器的滑片向右移动时，滑动变阻器接入电路的电阻变大，电路的总电阻变大，故A不正确；

∵I=，

∴电路中的电流变小，即电流表的示数变小，故B不正确；

∵其他条件相同时，电流越大磁性越强，

∴此时电磁铁的磁性减弱，故C不正确；

∵弹簧测力计的示数等于铁球的重力与电磁铁对铁球吸引力之和，

∴铁球的重力不变，电磁铁对铁球的吸引力减弱，则弹簧测力计的示数变小．

故选D．

点评： 本题考查了滑动变阻器的使用和欧姆定律、磁体的性质等应用，要注意弹簧测力计的示数等于铁球受到的重力与引力之和．

二、非选择题（共10小题，满分74分）

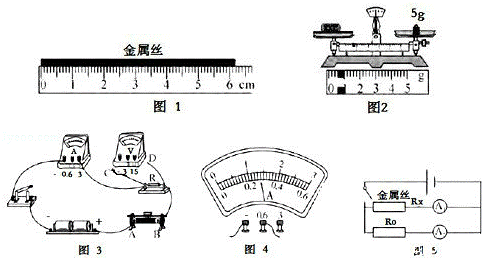

46．（11分）（2013•深圳）小明在家中找到了一根金属丝，利用自己所学的物理知识对它进行了研究：

（1）如图1所示，用刻度尺量其长度为　6.19cm（6.15cm～6.19cm均可）　；如图2所示，用天平测出其质量为　5.6g　；若用排水法测出其体积为1cm3，则该金属丝的密度为　5.6g/cm3（或5.6×103kg/m3）　．

（2）小明接着测金属丝的电阻，接线时开关应处于　断开　（选填“断开”或“闭合”）状态，滑动变阻器滑片应移到　B　（选填“A”或“B”）端．图3中C线和D线应分别接在电压表的　﹣　和　3　（选填“﹣”、“3”或“15”）接线柱上．

（3）接线无误且闭合开关后，移动滑动变阻器滑片，当电压表的示数为1.4V时，电流表的示数如图4所示为　0.28A　，则该金属丝的电阻为　5　Ω．再测一组数据时，发现电压表的示数变大，说明滑动变阻器的滑片是向　A　（选填“A”或“B”）端移动．

（4）小明又设计了一种方法来测金属丝的电阻，将金属丝和一定值电阻R0接入如图5所示电路，当电流表A1的示数为电流表A2的示数n倍时，金属丝的电阻Rx=　　R0．

考点： 伏安法测电阻的探究实验；密度的计算；影响电阻大小的因素．

专题： 电压和电阻．

分析： （1）在进行刻度尺的读数时，注意刻度尺的分度值，并要估读到分度值的下一位；

天平平衡时，物体质量等于砝码的质量加游码在标尺上所对的刻度值，注意标尺的分度值；

根据ρ=计算出金属丝的密度；

（2）在连接电路过程中，开关应断开；

闭合开关前，滑动变阻器的滑片应移至最大阻值处；

注意电压表量程和正负接线柱的接法；

（3）确定电流表的量程和分度值读出电流值，根据R=计算出电阻值；

根据电压表的变化判断出滑动变阻器阻值的变化，从而确定其滑片移动方向；

（4）掌握并分流的特点，根据并联电路两端的电压进行分析．

解答： 解：（1）由图1知，刻度尺的分度值为1mm，所以金属丝的长度为6.19cm；

图2知，标尺的分度值为0.2g，所以m=5g+0.6g=5.6g；

ρ===5.6g/cm3；

（2）接线时开关应处于断开状态，由图知，滑动变阻器接了下面左边的A接线柱，所以在闭合开关前，滑片应移至右端的B处，使其阻值最大；

由图3知，电源电压为3V，所以电压表可选择0～3V的量程，电流从其正接线柱流入，负接线柱流出，所以C接负接线柱，D接3接线柱；

（3）由图4知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.28A；

R===5Ω；

电压表的示数变大，则滑动变阻器的阻值变小，所以滑片向A端移动；

（4）由图知，两电阻并联，则：

I1Rx=I2R0

Rx=，电流表A1的示数为电流表A2的示数n倍，所以Rx=R0．

故答案为：（1）6.19cm（6.15cm～6.19cm均可）；5.6g；5.6g/cm3（或5.6×103kg/m3）；（2）断开；B；﹣； 3；（3）0.28A； 5；A；（4）．

点评： 此题考查了有关刻度尺、天平、电流表的读数，同时考查了连接电路中应该注意的问题，电压表的连接和滑动变阻器的使用，同时考查了电阻和密度的计算，还涉及到了有关并联电路的电流、电压的关系，考查得很广，但很基础．

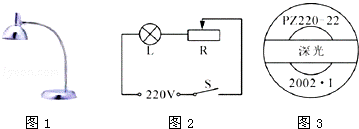

47．（7分）（2013•深圳）如图1、图2所示是我们常见的可调节亮度的台灯及电路图，变阻器R的最大电阻值为2200Ω，台灯灯泡的铭牌如图3所示．

求：（1）台灯灯泡的电阻．

（2）灯泡正常发光时的电流．

（3）台灯处在最省电时的工作状态时，灯泡的电功率．

考点： 电功率的计算；欧姆定律的应用；电阻的串联．

专题： 计算题；电路和欧姆定律；电能和电功率．

分析： （1）由灯泡的铭牌可知额定电压和额定功率，利用P=求出电阻；

（2）灯泡正常发光时的电压和额定电压相等，根据P=UI求出电流；

（3）因为电路电压一定，总电阻越大功率越小就越省电，根据电阻的串联和欧姆定律求出电路中的电流，利用P=I2R求出灯泡的电功率．

解答： 解：（1）由P=可得，灯泡电阻：

RL===2200Ω；

（2）灯泡正常发光时两端的电压UL=220V，功率PL=22W，

由P=UI可得，通过灯泡的电流：

IL额===0.1A；

（3）因为电路电压一定，总电阻越大功率越小就越省电，

∵串联电路中总电阻等于各分电阻之和，

∴此时电路中的电流：

I===0.05A，

灯泡的电功率：

P灯泡=I2RL=（0.05A）2×2200Ω=5.5W．

答：（1）台灯灯泡的电阻为2200Ω；

（2）灯泡正常发光时的电流为0.1A；

（3）台灯处在最省电时的工作状态时，灯泡的电功率为5.5W．

点评： 本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是知道滑动变阻器接入电路中的电阻最大时台灯处在最省电的工作状态．

48．（13分）（2013•深圳）随着我国经济的不断增长，国防力量也在加强，我国第一艘航空母舰“辽宁号”已正式交接．根据某航母的主要参数值列式计算：（g=10N/kg，ρ海水=1.03×103kg/m3）

求：（1）求每架舰载飞机对甲板的压强．

（2）求航母所受的总重力和浮力的大小．

（3）若航母以正常航行速度匀速从甲地开往乙地，行驶了540km．求此过程中航母牵引力的功率．

（4）若其中一架舰载飞机起飞后，求航母排开海水的体积减少了多少？

考点： 压强的大小及其计算；阿基米德原理；浮力大小的计算；功率的计算．

专题： 计算题；压强和浮力；功、功率、机械效率．

分析： （1）舰载飞机对甲板的压力和自身的重力相等，根据G=mg求出其大小，再根据压强公式求出受到的压强；

（2）根据G=mg求出航母所受的总重力，利用物体漂浮的条件求出浮力的大小；

（3）航母正常航行速度匀速行驶时，受到的阻力和牵引力是一对平衡力，根据P===Fv求出牵引力的功率；

（4）舰载飞机起飞前后，航母始终漂浮，根据阿基米德原理分别求出排开水的体积，两者之差即为航母排开海水减少的体积．

解答： 解：（1）舰载飞机对甲板的压：

F=G1=m1g=5150kg×10N/kg=5.15×104N，

舰载飞机对甲板的压强：

p===1.03×105Pa；

（2）航母总重力：

G2=m2g=6×107kg×10N/kg=6×106N，

∵漂浮，

∴F浮=G2=6×106N；

（3）∵航母在匀速行驶，

∴根据二力平衡可得：

F牵=f=3.6×108N，

牵引力的功率：

P=F牵v=3.6×108N/kg×m/s=5.4×109W；

（4）舰载飞机起飞前后，航母受到的浮力：

F浮=ρ液gV排，F浮1=G2﹣G1=ρ液gV排1，

根据阿基米德原理可得：

△V=V排﹣V排1=﹣===5m3．

答：（1）每架舰载飞机对甲板的压强为1.03×105Pa；

（2）航母的总重力和受到的浮力均为6×106N；

（3）航母行驶过程中牵引力的功率为5.4×109W；

（4）航母排开海水的体积减少了5m3．

点评： 本题考查了压强公式、重力公式、阿基米德原理和物体漂浮条件的应用，关键是知道水平面上物体的压力与自身的重力相等以及知道舰载飞机起飞前后航母始终漂浮，计算过程要注意单位的换算．
