一、选择题（）

1．（4分）（2013•大庆）下列现象中反映电流磁效应的是（　　）

考点： 电流的热效应、化学效应和磁效应．

专题： 磁现象、电生磁．

分析： 根据图示实验装置及实验现象，分析各实验的原理，然后答题．

解答： 解：A、带静电的橡胶棒吸引小纸屑，说明带电体能吸引轻小物体．不合题意．

B、奥斯特实验中，导线通电后，其下方的小磁针偏转，表明通电导线周围存在磁场，即电能生磁，反映了电流磁效应．符合题意．

C、交流发电机工作原理是电磁感应．不合题意．

D、磁铁吸引铁钉，说明磁体能吸引铁类物质．不合题意．

故选B．

点评： 分析图示实验装置及现象，知道各实验的实验原理是正确解题的关键．

2．（4分）（2013•大庆）关于声现象，下列说法正确的是（　　）

A． 用超声波去除人体结石，是利用了声波的能量

B． 不振动的物体也能发出声音

C． 声音能够在真空中传播

D． 在街头设置噪声检测仪，可有效减弱噪声

考点： 声与能量；声音的产生；声音的传播条件；防治噪声的途径．

专题： 声现象．

分析： ①声音可以传递能量；

②声音是由物体振动产生的，振动停止，发声也停止；

③声音传播需要介质，真空不能传声；

④噪声检测仪是用来检测声音强弱等级的装置，不能减弱噪声．

解答： 解：A、用超声波去除人体结石，是利用了声波的能量．此选项正确．

B、声音是由物体振动产生的，不振动的物体不能发出声音．此选项不正确．

C、声音传播需要介质，真空不能传声．此选项不正确．

D、在街头设置噪声检测仪只能用来检测声音强弱等级，不能减弱噪声．此选项不正确．

故选A．

点评： 本题考查了声音的产生、传播条件，声音的应用，减弱噪声的方法等，难度不大．

3．（4分）（2013•大庆）下列关于物态变化的说法中不正确的是（　　）

A． 拉开易拉罐的拉环时，罐口有少量“白气”生成，这是液化现象

B． 夏天在早晨的树叶上常有露珠产生，这是液化现象

C． 冬天放在室外结冰的湿衣服也能干，这是凝华现象

D． 人们常用酒精为高烧病人降温，这是蒸发现象

考点： 液化及液化现象；汽化及汽化吸热的特点；生活中的凝华现象．

专题： 汽化和液化、升华和凝华．

分析： ①物质由气态变为液态的过程是液化；物质由固态直接变为气态的过程是升华；物质由液态变为气态的过程是汽化．

②物态变化中，熔化、汽化、升华是吸热的；凝固、液化、凝华是放热的．

解答： 解：A、拉开易拉罐的拉环时，罐内气体对外做功内能减小，温度降低，空气中的水蒸气遇冷液化成小水珠，形生成“白气”．此选项正确，不合题意．

B、夏天的早晨树叶上出现的小露珠是空气中的水蒸气液化而成的．此选项正确，不符合题意．

C、冬天放在室外结冰的湿衣服也能干，水由固态直接变成了气态，这是升华现象．此选项错误，符合题意．

D、人们常用酒精为高烧病人降温，是利用了酒精易蒸发，蒸发吸热的缘故．此选项正确，不符合题意．

故选C．

点评： 此题考查的是我们对于生活中物态变化的分析能力，物态变化是中考必考的一个知识点．

4．（4分）（2013•大庆）下列操作正确的是（　　）

考点： 量筒的使用；温度计的使用及其读数；天平的使用；安全用电原则．

专题： 基本仪器的使用专题．

分析： ①读取量筒中液体体积时，视线要与液面最凹处所对刻度线相垂直；

②使用天平测量物体质量时，物体要放在左盘，砝码放在右盘；同时必须使用镊子取放砝码；

③使用温度计测量液体温度时，必须使温度计与被测液体充分接触，不要接触容器底或容器壁；

④使插头断开电源时，不能直接牵拉导线．

解答： 解：由图知：

A、读取量筒中液体体积方法正确．操作正确；

B、物体和砝码的放置位置错误，应该“左物右码”，另外不能直接用手抓取砝码．操作错误；

C、温度计的玻璃泡接触了容器壁，是错误的．操作错误；

D、使插头断开电源时，应该手拉插头，断开电源，不能直接牵拉导线．操作错误．

故选A．

点评： 此题考查的是常用测量工具或实验器材的操作或使用，属于基本技能的考查，在平时只要勤于动手、善于观察，就能正确解答．

5．（4分）（2013•大庆）在伽利略的理想实验中，不计斜面的摩擦和空气阻力，在小球从开始滚下到对面最高点的过程中（　　）

A． 小球的动能先减小后增加 B． 小球的重力势能先增加后减小

C． 小球的动能先增加后减小 D． 小球的重力势能一直在减小

考点： 动能和势能的转化与守恒．

专题： 运动和力．

分析： 物体由于运动具有的能叫动能，由于被举高或者弹性形变而具有的能叫势能．影响运动物体动能大小的因素有质量和速度，重力势能大小决定于质量和高度．

解答： 解：理想实验中，说有不计斜面的摩擦和空气阻力，也就是机械能没有消耗，故在小球从开始滚下到对面最高点的过程中，小球的重力势能先转化为动能，再升高时，动能又转化为重力势能．故只有选项C符合题意．

故选C．

点评： 明确影响动能和重力势能的因素，并对小球的降低和升高状态做出判断是解答此题的关键．

6．（4分）（2013•大庆）在一个空纸盒的侧面扎3个大小一样的孔，一个孔在接近盒底部的位置，一个孔居中，另一个孔在接近盒的上部的位置．用一条透明胶把3个孔封住．向盒中加满水，把盒子放在水池旁边，孔面对池子，并把胶带撕开，可以观察到的现象是（　　）

A． B． C． D．

考点： 液体的压强的特点．

专题： 压强、液体的压强．

分析： 由于液体受到重力作用，且具有流动性，所以液体对容器底和容器侧壁有压强，液体内部向各个方向都有压强；液体的压强随深度增加而增大；在同一深度处液体向各个方向的压强相等；不同液体的压强还跟密度有关．

解答： 解：由于同种液体的压强随深度增加而增大，所以深度越大的孔喷射的水平距离越远，所以选项A、C、D的图形不正确．

故选B．

点评： 本题的解题关键是知道液体的深度是液体中某一点到液面的距离，且同种液体的压强随深度增加而增大．

7．（4分）（2013•大庆）这是宋代诗人陈与义的一首诗：“飞花两岸照船红，百里榆堤半日风，卧看满天云不动，不知云与我俱东”，在诗人看来云是不动的，他选择的参照物是（　　）

A． 岸边的江堤 B． 江边的树 C． 树上的飞花 D． 诗人的小船

考点： 参照物及其选择．

专题： 长度、时间、速度．

分析： 研究物体的运动情况时，需要先选取一个标准做为参照物，物体与参照物的位置发生了变化，物体就是运动的；物体与参照物的位置没有发生变化，物体就是静止的．

解答： 解：最后一句“不知云与我俱东”可知，相对于地面来说，诗人与云都是向东运动的，也就是说，二者的运动状态相同，相对静止．所以诗人以自己乘坐的小船为参照物看云时，会出现“卧看满天云不动”的效果．

故选D．

点评： 本题通过古诗句考查同学们对参照物的选择、运动和静止的相对性的理解和掌握，研究同一物体的运动状态，如果选择不同的参照物，得出的结论可以不同．

8．（4分）（2013•大庆）下列现象与物理规律对应关系正确的是（　　）

①平面镜中的像﹣﹣光的反射；

②放入水中的筷子“变折”﹣﹣光的折射；

③“花香四溢”﹣﹣电磁波传递信号；

④飞机的机翼做成上面凸起，下面平直的形状﹣﹣空气的流速与压强的关系；

⑤百米比赛中冲线后，运动员不能立即停下﹣﹣惯性；

⑥用手机进行通信﹣﹣分子热运动．

A． ①②③④ B． ①②⑤⑥ C． ②③④⑤ D． ①②④⑤

考点： 光的反射；惯性；流体压强与流速的关系；光的折射现象及其应用；移动通信．

专题： 光的传播和反射、平面镜成像．

分析： （1）光照在不同介质面上时，会发生反射现象，平面镜成像就是具体应用；

（2）光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，即光的折射现象，凸透镜成像就是具体应用；

（3）分子在不停的作无规则运动；

（4）一切物体都有保持原来运动状态的性质；

（5）电磁波可以传递信号；

（6）流速越大，压强越小．

解答： 解：①平面镜中的像，平面镜成像属于光的反射，正确；

②放入水中的筷子“变折”，水中筷子看上去向上弯折是由于光的折射造成的，正确；

③“花香四溢”说明分子在不停的作无规则运动，错误；

④飞机的机翼做成上面凸起，下面平直的形状，是利用上面空气流速大，压强小，受到空气向上的托力，正确；

⑤百米比赛中冲线后，运动员由于惯性，不能立即停下，正确；

⑥手机是利用电磁波传递信号的，错误．

故选D．

点评： 本题是将我们生活中比较熟悉的谚语和物理知识联系起来，增加了学生学习物理的兴趣，也说明了物理知识应用的广泛性．

9．（4分）（2013•大庆）如图所示，手对桌子作用一个力F1，桌子也对手作用一个力F2，则下列说法正确的是（　　）

A． F1的施力物体是手，受力物体是桌子

B． F2的施力物体是手，受力物体是桌子

C． F1的施力物体是地球，受力物体是桌子

D． F2的施力物体是地球，受力物体是手

考点： 力的概念．

专题： 压轴题；运动和力．

分析： 力是物体对物体的作用，物体间力的作用是相互的．

解答： 解：（1）手对桌子作用一个力F1，施力物体是手，受力物体是桌子，故A正确，C不正确；

（2）桌子也对手作用一个力F2，施力物体是桌子，受力物体是手，故CD均不正确．

故选A．

点评： 本题考查了施力物体和受力物体的判断，产生力的作用时存在两个物体，一个是施力物体，一个是受力物体．

10．（4分）（2013•大庆）根据图中所给A、B两物体s﹣t图象，判断对应的v﹣t图象那个是正确的（　　）

A． B． C． D．

考点： 速度与物体运动；速度公式及其应用．

专题： 压轴题；长度、时间、速度．

分析： 路程﹣﹣时间图象：平行于横轴的直线表示物体处于静止状态，斜线表示物体处于运动状态，纵轴表示路程，横轴表示时间．

解答： 解：由图可知，A物体的距离不随时间变化，因此A物体是静止的；B物体的路程随时间成正比例增加，即B物体做的是匀速直线运动．

A、图中A物体匀速运动，B物体加速运动，不符合题意；

B、图中A速度为0，处于静止状态，B物体做匀速直线运动，符合题意；

C、图中A物体加速运动，B物体减速运动，不符合题意；

D、图中A、B两个物体都做加速运动，不符合题意．

故选B．

点评： 本题考查学生的识图能力，应学会根据图象分析物体的运动状态，是运动学中常见的考题．

二、非选择题（共7小题，满分50分）

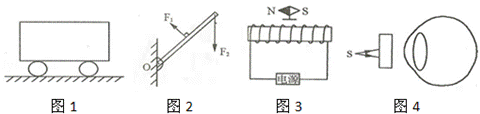

11．（8分）（2013•大庆）作图题

（1）如图1所示，一辆小车静止在水平地面上，作出小车的受力示意图．

（2）如图2所示，试画出力F1、F2的力臂．

（3）如图3所示，根据小磁针的指向标出此时通电螺线管的N极、S极和电流方向．

（4）如图4所示，在方框内画出矫正近视眼的透镜，并完成光路图．

考点： 力的示意图；力臂的画法；近视眼的成因与矫正办法；通电螺线管的极性和电流方向的判断．

专题： 图像综合题．

分析： （1）小车静止在水平面上，受重力和支持力作用，这两个力相互平衡，重力竖直向下，支持力竖直向上；

（2）力臂是从支点到力的作用线的距离，分别作出从支点到F1和F2的距离；

（3）根据小磁针的指向判断出螺线管的N、S极，根据右手螺旋定则判断螺线管中电流的方向；

（4）近视眼是由于晶状体的折光能力太强而造成的，所以应用凹透镜矫正．

解答： 解：（1）小车受重力和支持力，重力竖直向下，支持力竖直向上，如图所示：

；

（2）从支点向F1、F2的作用线引垂线，垂线段的长度即为力臂L1、L2，如图所示：

；

（3）小磁针的N极在左端，所以螺旋管的左端为S极，右端为N极，根据右手螺旋定则，螺线管中电流方向向下，如图所示：

；

（4）近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方，应佩戴发散透镜，使光线推迟会聚，如图所示：

点评： 此题考查了有关力的示意图的画法、力臂的画法、通电电线管的极性及电流方向的判定，同时还考查了近视眼的矫正及透镜折射光路的画法，考查得很全面，注意作图中的细节问题．

12．（4分）（2013•大庆）已知酒精的热值是3.0×107J•kg﹣1，则5g的酒精完全燃烧释放的热量为　1.5×105　J．现用酒精炉烧水，酒精完全燃烧释放的热量有42%被水吸收，若水的初始温度是20℃，比热容是4.2×103J•kg﹣1•℃﹣1，则这些酒精完全燃烧能使2kg水温度升高到　95　℃．

考点： 热平衡方程的应用．

专题： 比热容、热机、热值．

分析： （1）知道酒精的质量和酒精的热值，利用Q放=mq计算酒精完全燃烧放出的热量；

（2）已知酒精完全燃烧释放的热量有42%被水吸收，水的质量、水的比热容和水的初温，利用吸热公式求变化的温度；

解答： 解：（1）0.05g的酒精煤气完全燃烧放出的热量：

Q放=mq=5×10﹣3kg×3.0×107J/kg=1.5×105J；

（2）水吸收的热量：

Q吸=42%×Q放=0.42×1.5×105J=0.63×105J；

∵Q吸=cm△t，

∴△t===75℃．

则水温度升高到20℃+75℃=95℃．

故答案为：1.5×105；95．

点评： 本题综合考查了燃料完全燃烧放热的计算和吸热公式的掌握和运用，与生活相联系，体现了学以致用，且加强了学生的环保意识．知道水在标准大气压下的沸点是解决此题的关键．

13．（6分）（2013•大庆）打点计时器是利用电流的磁效应工作的仪器，打相邻两点的时间间隔为0.02s，由此可知，打点计时器是　A　的仪器．（填入所选的字母）

A．记录时间；B．测量质量；C．测量力．

某同学用图甲所示的打点计时器来研究物体的平均速度，得到一条纸带如图乙所示，则A、C两点的距离为　10.20　cm，物体在AC段运动的平均速度是　2.55　m/s．

考点： 变速运动与平均速度．

专题： 长度、时间、速度．

分析： 打点计时器是一种计时仪器，由图乙所示刻度尺确定其分度值，求出AC两点间的距离，由平均速度公式求出物体的平均速度．

解答： 解：打点计时器是一种记录时间的仪器，故A正确；

由图乙所示可知，刻度尺的分度值是1mm，AC两点间的距离s=10.20cm=0.1020m，

AC点间的时间间隔t=0.02s×2=0.04s，物体在AC段的平均速度v==2.55m/s；

故答案为：A；10.20；2.55．

点评： 本题考查了打点计时器的作用、刻度尺读数、求物体的速度等问题，难度不大，是一道基础题．

14．（4分）（2013•大庆）大象的质量是4000kg，在水平地面上铺一张方格纸，大象站在纸上时留下的脚印如图所示．图中每个小方格的面积为25cm2（数方格数时，超过半个的算一格，不足半格的忽略不计）．计算每只脚底的面积　4.75×10﹣2　m2，大象四脚站立时对地面压强是　2.1×105　Pa．（g=10N/kg）

考点： 压强的大小及其计算．

专题： 压强、液体的压强．

分析： （1）每只脚底与地面的接触面积整个方格加上超过半格的方格，共计19个，可以计算每只脚底的面积，

（2）在水平面上物体对地面的压力等于自身的重力，对地面的压强根据公式P=可求．

解答： 解：整个方格加上超过半格的方格共计19个，

与地面接触面积大约是19×25×10﹣4m2=4.75×10﹣2m2，

大象的重力G=mg=4000kg×10N/kg=4×104N，

对地面的压强P===≈2.1×105Pa．

故答案为：4.75×10﹣2；2.1×105．

点评： 本题考查重力和压强的计算，关键是公式及其变形的灵活运用，重点是数出方格的个数，最容易出错的是大象站立时脚与地面的接触面积是四只脚的面积．

15．（8分）（2013•大庆）在“探究滑动摩擦力的大小与哪些因素有关”的实验中，同学们提出了以下几种猜想：

A．与物体运动的速度有关；

B．与物体接触面的粗糙程度有关；

C．与物体接触面的压力大小有关．

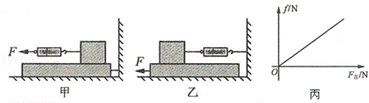

（1）在某次分组实验中，两组同学分别设计了如图甲、乙所示的实验装置，你认为　乙　装置更加科学准确．

（2）下表是小李同学的实验数据

上述实验数据可以用来验证A猜想是　错误　的，B猜想是　正确　的．（选填“正确”或“错误”）

（3）小张同学通过实验探究滑动摩擦力和压力的关系，得到的实验数据如下表所示，并据此画出了摩擦力f和压力F压的关系图线，如图丙所示．

可以得到的结论是：　在接触面粗糙程度相同时，滑动摩擦力的大小与压力的大小成正比　．

考点： 探究摩擦力的大小与什么因素有关的实验．

专题： 探究题．

分析： 探究滑动摩擦力跟大小关系时，猜想滑动摩擦力跟压力大小、接触面粗糙程度、受力面积大小、运动速度有关．探究滑动摩擦力大小跟其中一个因素关系时，控制其它因素不变，这种方法是控制变量法．

实验中，我们是通过二力平衡的原理，从弹簧测力计的拉力得到摩擦力的大小，因此，这是转换法的运用，也是值得我们关注和改进的地方．

解答： 解：（1）观察图甲、乙要以看出，二者的不同在于，甲直接拉动弹簧测力计，而乙则拉的是下面的木板，从效果看，乙图中弹簧测力计与木块相对静止，其示数稳定，不受木板运动情况的影响，读数较准确，甲图中较难控制木块做匀速直线运动，故乙装置更加科学准确；

（2）读取表格数据可知，1、2两次实验速度不同，其他条件相同，摩擦力的大小相同，说明与速度大小无关，故猜想A错误；2、3两次实验接触面的粗糙程度不同，其他条件相同，摩擦力大小不同，说明与接触面的粗糙程度有关，故猜想B正确；

（3）读取表格数据和图丙可知，摩擦力f和压力F压的比值始终相同，图丙中也是一条正比例函数图线，故可得出结论：在接触面粗糙程度相同时，滑动摩擦力的大小与压力的大小成正比．

故答案为：（1）乙；

（2）错误；正确；

（3）在接触面粗糙程度相同时，滑动摩擦力的大小与压力的大小成正比．

点评： 掌握滑动摩擦力大小的影响因素，利用控制变量法探究滑动摩擦力大小的影响因素．滑动摩擦力实验是初中物理的典型实验，一定要掌握．

16．（10分）（2013•大庆）在“测量小灯泡工作时的电阻”的实验中，图1是小王同学连接的实物电路图．

（1）观察实物电路图的连接，是否有错误及不恰当之处，请具体指出．

如a．电流表的正负接线柱接反了．b．　电压表量程选择错误　；c．　滑动变阻器连接错误　．

（2）改正错误后，请在图2中画出实验电路图．

（3）调节滑动变阻器的滑片至某点，小灯泡正常发光，电压表、电流表如图3、图4所示，电流表的读数为0.20A，电压表的读数为　2.5　V．

（4）根据读取的数据，小灯泡正常发光时的电阻为　12.5　Ω．

考点： 伏安法测电阻的探究实验；根据实物图画电路图；电流表的读数方法；电压表的读数方法．

专题： 压轴题；探究题．

分析： （1）连接电路图时，要注意电表正负接线柱不要接反，应选择合适的电表量程，闭合开关前，

滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值，据此分析电路图，找出电路错误．

（2）在应用伏安法测量灯泡电阻的实验中，需要小灯泡、电流表、滑动变阻器、电源、开关使用导线组成串联电路，电压表测量灯泡两端电压，据此画出电路图．（3）读取电压表示数时，首先要明确电压表选择的量程和对应的分度值，读数时视线与指针所在刻线相垂直．

（4）已知灯泡正常发光的电压和电流，利用R=得到灯泡正常发光时的电阻．

解答： 解：（1）由实物连接可知，电路有如下连接错误：

a、电流应从电流表的正接线柱流入，负接线柱流出，所以电流表正负接线柱接反了；

b、电源电压由两节干电池提供，所以电路最大电压为3V，电压表应选0～3V量程，而图示电压表选择0～15V量程，电压表量程选择错误；

c、滑动变阻器要采用“一上一下”的接法接入电路，图示中滑动变阻器同时连接了上面的两个接线柱，所以滑动变阻器连接错误；

（2）电路图作法如下；

（3）已知电源电压由两节干电池提供，所以电路最大电压为3V，所以电压表选择的是0～3V量程，分度值为0.1V，此时的示数为2.5V；

（4）∵I=

∴灯泡正常发光时的电阻为R===12.5Ω．

故答案为：（1）b、电压表量程选择错误；c、滑动变阻器连接错误；

（2）实验电路图如下：

（3）2.5；

（4）12.5．

点评： 本题考查了实验电路错误分析、电路图的作法、电表读数、求灯泡电阻等问题，是实验的常考问题；知道连接电路图的注意事项、认真分析电路图，是正确解（1）的关键；对电表读数时，应先确定电表量程与分度值，然后再读数，读数时，视线要与电表刻度线垂直．

17．（10分）（2013•大庆）某同学用滑轮组从装满水的水井中将一铁块匀速提升了2m（铁块始终未露出水面）．已知铁块体积0.006m3，铁块的密度为7.9×103kg/m3．（滑轮的重力和摩擦不计，g=10N/kg）求：

（1）铁块的重力大小；

（2）绳子AB给铁块的拉力大小；

（3）在此过程中人做的功．

考点： 功的计算；滑轮组绳子拉力的计算；重力的计算．

专题： 压轴题；简单机械．

分析： （1）已知铁块的体积和的密度，利用密度公式变形可求得其质量，然后利用G=mg可求的其重力；

（2）铁块全部浸没在水中，利用F浮=ρgV排求得其浮力，则绳子AB给铁块的拉力等于AB的重力减去其浮力；

（3）若不计摩擦和动滑轮重，保持平衡时，根据滑轮组的使用特点求出拉力大小．若缓慢将重物A提升2m，则根据重物提升的高度求出拉力移动的距离，又知道拉力大小，利用功的公式求拉力做的功．

解答： 解：（1）∵ρ=，

∴铁块的质量m=ρV=7.9×103kg/m3×0.006m3=47.4kg，

铁块的重力G=mg=47.4kg×10N/kg=474N．

（2）铁块全部浸没在水中，F浮=ρgV排=1.0×103kg/m3×10N/kg×0.006m3=60N，

绳子AB给铁块的拉力F=G﹣F浮=474N﹣60N=414N，

（3）∵物体AB受到的重力和浮力的合力方向是竖直向下的，

∴保持平衡时，物体A对动滑轮的向下的拉力为F′=F合=414N

∵由图可知，动滑轮是由2股绳子承担，在不计摩擦和动滑轮重的条件下，

∴作用于绳端的拉力F：

F=×414N=207N．

若缓慢将重物A提升2m，则因n=2，

所以，s=nh=2×2m=6m，

拉力做的功：

W=Fs=207N×4m=1028J．

答：（1）铁块的重力大小为47.4N；

（2）绳子AB给铁块的拉力大小为60N；

（3）在此过程中人做的功为1028J．

点评： 本题考查知识点比较多，有密度的知识、质量的计算、重力的计算、浮力的计算等，涉及到滑轮组实际使用时和在不计摩擦和动滑轮重的条件下使用的不同，应注意区分，属于难题．

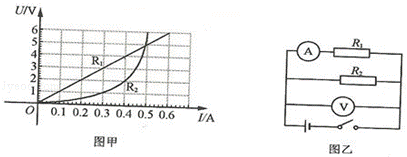

18．（10分）（2013•大庆）如图甲所示，是某兴趣小组在“伏安法测电阻”实验中分别作出R1、R2的U﹣I图象．小明利用R1、R2两个电阻设计了如图乙所示的实验电路，此时，电流表示为0.6A，则：

（1）R1的阻值大小？

（2）在图乙的实验中R2的阻值为多少？

（3）此电路1分钟内R1、R2消耗的电能之和是多少？

（4）如果小红将R1、R2串联，接入6V的电源两端，则通过R2的电流是多大？

考点： 欧姆定律的变形公式；串联电路的电流规律；电阻；欧姆定律．

专题： 计算题；应用题；压轴题；探究题；电路和欧姆定律．

分析： （1）分析图象可知，当电流为0.6A时，对应电压的大小，根据欧姆定律求出电阻R1的阻值；

（2）R1、R2并联，两端电压相等，通过甲图可以看出通过R2的电流；根据欧姆定律求出电阻R2的阻值；

（3）知道通过两电阻的电流，能进一步求出电路总电流，根据公式W=UIt可求此电路1分钟内R1、R2消耗的电能之和；

（4）已知R1、R2电阻的大小，还知电源电压，根据公式I=可求电流的大小，也就是通过R2的电流．

解答： 解：（1）当通过R1的电流I1=0.6A时，R1两端的电压为6V，R1===10Ω；

（2）当R2两端的电压为6V时，通过R2的电流I2=0.5A时；R2===12Ω；

（3）电路总电流I=I1+I2=0.6A+0.5A=1.1A；此电路1分钟内R1、R2消耗的电能之和W=UIt=6V×1.1A×60s=396J；

（4）通过R2的电流I总==≈0.28A．

答：（1）R1的阻值为10Ω；

（2）在图乙的实验中R2的阻值为12Ω；

（3）此电路1分钟内R1、R2消耗的电能之和是396J；

（4）如果小红将R1、R2串联，接入6V的电源两端，则通过R2的电流是0.28A．

点评： 本题考查电流、电阻、电能的计算，关键是公式及其变形的灵活应用，难点是通过图象分析，得出有用的数据．
